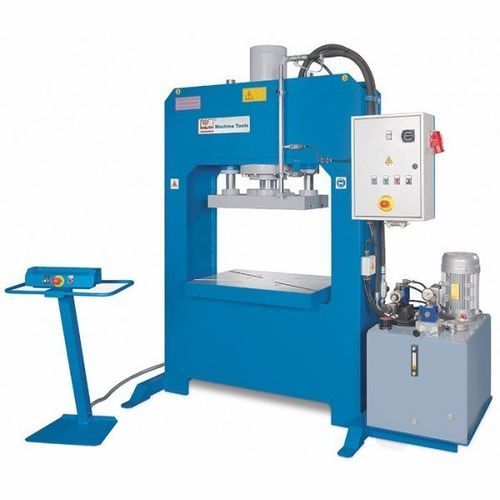

Prensa hidráulica KP 100 A

de rebarbarde conformaçãode estampagem profunda

Visão geral
A série KP-A inclui prensas hidráulicas com quadro em H, fabricadas na Europa para operações industriais de conformação como estampagem profunda, conformação e entalhe. Projetada para forças entre 40 e 300 t, a configuração KP 100 A fornece 100 t com curso de 500 mm. Apresenta grandes placas do êmbolo e mesa com ranhuras em T para fixação de ferramentas. Painel móvel com comando de duas mãos garante segurança; os limites de curso são ajustáveis. Soluções personalizadas estão disponíveis conforme a aplicação.

Destaques

• Made in Europe
• Adequada para testes e produção em série
• Operação em múltiplos turnos possível
• Integração Industry 4.0 opcional
• Soluções personalizadas mediante pedido

Detalhes do produto

• Estrutura soldada em H em aço para alta rigidez e distribuição otimizada de carga
• Grande cilindro hidráulico aciona uma robusta placa do êmbolo guiada por guias circulares autolubrificantes
• Mesa de trabalho e placa do êmbolo com ranhuras em T para fixação de ferramentas e dispositivos
• Painel de controlo móvel para operação flexível; comandos adicionais no armário elétrico
• Unidade hidráulica fornecida como módulo autónomo para manutenção simplificada e estabilidade térmica
• Bomba hidráulica de 2 velocidades para avanço rápido e velocidade de trabalho controlada
• Superfícies do cilindro usinadas com precisão e vedações de alta qualidade para reduzir desgaste
• Projeto e componentes em conformidade com normas de segurança europeias

Equipamento padrão

• Painel de controlo de duas mãos
• Paragens reguláveis para subida/descida
• Manómetro
• Mesa superior móvel com 2 guias e ranhuras em T
• Modo automático
• Retorno automático do cilindro
• Siemens PLC
• Unidade hidráulica com mudança automática de 2 velocidades
• Chave de pressão
• Temporizador
• Manual do operador

Equipamento opcional

• Cortina de luz L = 1.000 mm
• Atualização para Siemens KTP 700 Basic controle digital
• Atualização de 2 para 4 guias laterais
• Contador de peças
• Troca de calor ar/óleo com válvula de descompressão
• Válvula de descompressão

Especificações técnicas

• Força de pressão: 100 t
• Dimensões da mesa: 900 mm x 600 mm
• Curso: 500 mm
• Tamanho da placa do êmbolo: 700 mm x 350 mm
• Largura de passagem: 1.050 mm
• Velocidade de curso: 4 mm/s
• Avanço rápido: 26 mm/s
• Potência do motor: 4 kW
• Dimensões (C x L x A): 2,08 m x 1,05 m x 2,26 m
• Peso: 2.300 kg
