Prensa hidráulica HPK 200 A

puncionadeirade conformaçãode estampagem profunda

Descrição

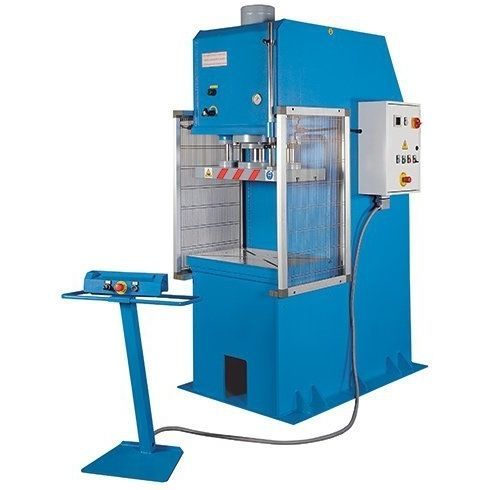

A HPK 200 A é uma prensa hidráulica com estrutura em C projetada para estampagem profunda, conformação, punção e entalhe. Fabricado na Europa, este modelo fornece até 200 t de força de prensagem. A máquina apresenta uma grande placa do êmbolo e uma mesa com ranhuras em T para fixação de ferramentas, duas guias circulares autolubrificantes para paralelismo preciso do êmbolo, painel móvel de comando a duas mãos para segurança do operador e batentes de curso ajustáveis. Unidade hidráulica compacta integrada no quadro. PLC Siemens e opções de integração Industry 4.0 disponíveis. Configurações personalizadas fornecidas sob pedido.

Destaques

• Prensa com estrutura em C, modelo HPK 200 A – 200 t
• Fabricada na Europa
• Placa e mesa com ranhuras em T para flexibilidade de ferramentação
• Duas guias circulares autolubrificantes para alinhamento preciso do êmbolo
• Painel móvel de comando a duas mãos e batentes ajustáveis para operação segura
• Bomba hidráulica de 2 estágios para avanço rápido e velocidade de trabalho otimizada
• PLC Siemens e integração Industry 4.0 em opção
• Soluções personalizadas disponíveis

Especificações técnicas
Área de trabalho
Força de pressão: 200 t
Dimensões da mesa: 1.000 mm x 600 mm
Curso: 500 mm
Tamanho da placa do êmbolo: 870 mm x 500 mm
Desenfreio (alcance): 300 mm
Velocidade de trabalho: 3 mm/s

Avanço rápido
Avanço rápido: 21 mm/s

Potência de acionamento
Potência do motor: 7,5 kW

Medidas e pesos
Dimensões (C x L x A): 2,3 m x 1,5 m x 3 m
Peso: 8.200 kg

Equipamento padrão

• Painel de comando móvel a duas mãos
• Batentes de curso ajustáveis
• Manómetro
• Placa do êmbolo com 2 guias circulares e ranhuras em T
• Modo automático e retorno automático
• PLC Siemens
• Bomba hidráulica de 2 estágios com comutação automática
• Pressostato
• Temporizador de tempo de trabalho
• Manual de operação

Aplicações

• Punção
• Estampagem profunda
• Conformação e entalhe
• Ensaios e produção em série
