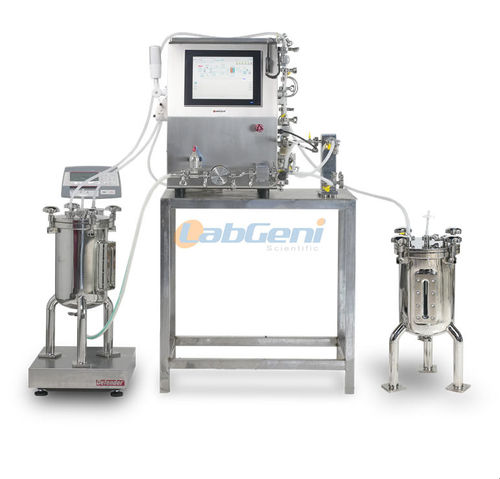

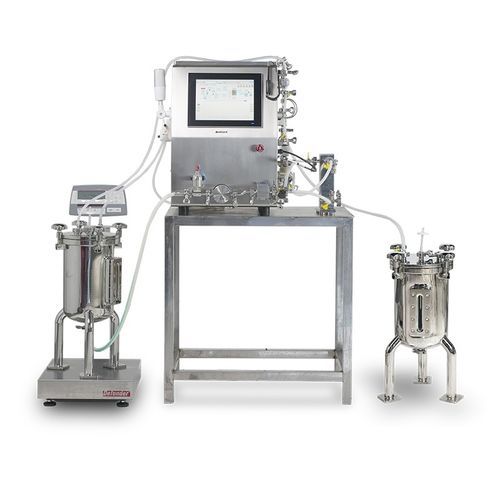

Unidade de ultrafiltragem de membrana BIO-TFF series

de placascom bomba de filtragempara líquidos

Visão geral

• Adequado para pacotes de membrana de 0,1 e 0,5 m²
• Controle automático de pressão e fluxo (controle TMP)
• Bomba de diafragma de quatro pistões (marcas Alemanha/China)
• Fluxômetro importado (Alemanha/Japão)
• Bomba peristáltica de alta precisão para recirculação
• Tanque monocamada ou jaqueta em AISI 316/AISI 316L
• Opções: agitação, pesagem, monitoramento de concentração de proteínas, eletrodos de pH e condutividade

Detalhes do produto
O sistema destina-se a processos downstream de produtos biológicos, incluindo purificação, clarificação, concentração e troca de tampão. Possui projeto semiautomático com regulação automática de TMP, concentração automática, coleta automática em diafiltração e registro contínuo de dados para rastreabilidade.

Vantagens do sistema

• Projeto de tubulação otimizado para minimizar volumes de circulação e retenção
• Projeto de tubulação conforme normas ASME BPE
• Célula de fluxo com sensor e corpo de válvula multicanais para eliminar zonas mortas
• Design modular para carregamento/descarregamento fácil e uso flexível em laboratório
• Múltiplos módulos opcionais para requisitos avançados
• Fluxômetro importado para monitoramento preciso de concentrado e permeado
• Pacotes multissensor opcionais (condutividade, pH, UV, concentração de proteínas)
• Sistema operacional integrado BIO-TFF Intelix® com interfaces independentes de exibição e operação
• Operação simples: defina parâmetros-chave e execute; suporta controle multi-endpoint e operação sem vigilância
• Controle TMP automatizado com alarmes, monitoramento online, registro de dados e exibição de curvas

Principais especificações
Área de membrana suportada: 0,1 m² – 0,5 m²
Tanque de recirculação: AISI 316L; volume: 10 L; velocidade de agitação: 0–1000 rpm
Unidade de força: bomba de diafragma de quatro pistões; velocidade: 0–3000 rpm; fluxo: 0–180 L/h
Bomba peristáltica: velocidade 0–60 rpm; fluxo até 186 L/h
Fluxo de alimentação: 0–3 L/min
Pressão de trabalho: 0–6 bar
Intervalo de temperatura do processo: 0–65 °C
Volume mínimo de circulação: 120 ml
Volume de retenção: 29 ml
Interface: 1/2"
Materiais em contacto com o fluido: AISI 316L, PTFE, EPDM

Lista de opcionais
CÓDIGO: DESCRIÇÃO
BIOTFFAUT001: Pacote de membrana plana (0,1 m², 0,5 m²)
BIOTFFAUT002: Coluna de fibra oca
BIOTFFAUT003: Monitoramento da concentração de proteínas
BIOTFFAUT004: Eletrodo de condutividade
BIOTFFAUT005: Eletrodo de pH
BIOTFFAUT006: Sistema de agitação para tanque
BIOTFFAUT007: Sistema de pesagem
BIOTFFAUT008: Tanque jaqueta
BIOTFFAUT009: Detector UV

Especificações técnicas

• Modelo / SKU: BIO-TFF Automatic
• Área de membrana suportada: 0,1 m² – 0,5 m²
• Material do tanque de recirculação: AISI 316L inox
• Volume do tanque: 10 L
• Velocidade de agitação (tanque): 0–1000 rpm
• Bomba principal: bomba de diafragma de quatro pistões (0–3000 rpm), fluxo 0–180 L/h
• Bomba peristáltica: 0–60 rpm, fluxo até 186 L/h
• Faixa de fluxo de alimentação: 0–3 L/min
• Faixa de pressão de operação: 0–6 bar
• Faixa de temperatura do processo: 0–65 °C
• Volume mínimo de circulação: 120 ml
• Volume de retenção: 29 ml
• Conexões de fluido/interface: 1/2"
• Materiais em contacto: AISI 316L, PTFE, EPDM
• Sensores/módulos opcionais: condutividade, pH, UV, concentração de proteínas, sistema de pesagem, tanque jaqueta, pacotes de membrana de fibra oca ou plana
• Controle: BIO-TFF Intelix® OS com controle TMP automatizado, registro de dados e alarmes
