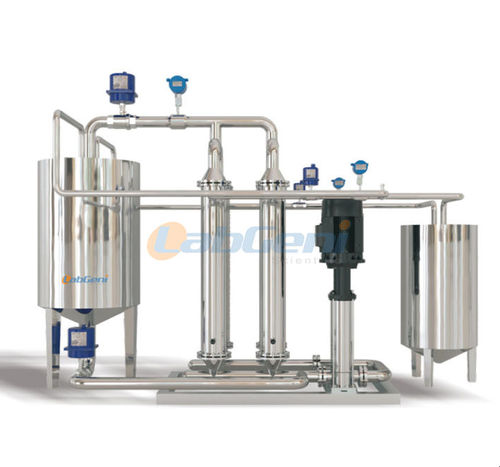

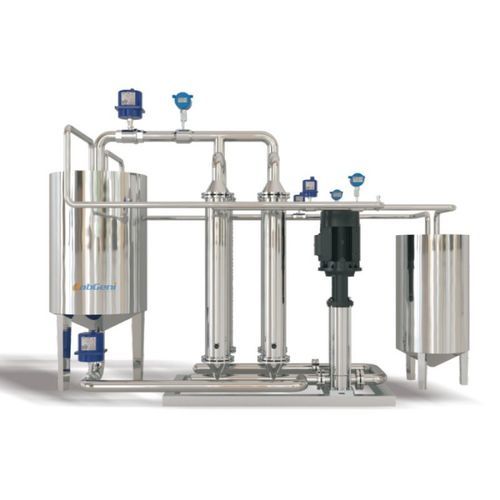

Unidade de filtragem de membrana MCRS-90

para líquidospara a indústria alimentíciapara água

Visão geral do produto
O equipamento experimental de membrana cerâmica modelo MCS-90 é projetado para microfiltração, ultrafiltração e fina ultrafiltração em escala piloto. A membrana é selecionada conforme o tamanho de partícula/molécula alvo, com faixa de interceptação de 1,4 μm até 1 KD. O sistema oferece operação flexível e limpeza simplificada para ensaios laboratoriais e pequenas produções.

Princípio do processo
A tecnologia utiliza filtração em fluxo cruzado com membrana cerâmica. O fluido de alimentação circula tangencialmente pelos elementos tubulares/enrolados; o permeado clarificado atravessa a membrana sob pressão, enquanto o concentrado contendo macromoléculas é removido pelo fluxo cruzado, possibilitando separação, concentração e purificação.

Características

• Tolerância a altas temperaturas, adequada para processos a temperaturas elevadas; material cerâmico quimicamente estável
• Alta resistência mecânica, ampla tolerância de pH (0–14), resistente a ácidos, álcalis, solventes orgânicos e oxidantes fortes
• Longa vida útil e baixo custo operacional total
• Altos fatores de concentração que reduzem consumo de água e descarga de efluentes
• Módulos de membrana compatíveis com esterilização a vapor de alta temperatura para aplicações estéreis

Classificação
Aplicável a microfiltração, ultrafiltração e fina ultrafiltração conforme o tamanho de poro e o corte molecular.

ABOUT TAMI TUBULAR CERAMIC MEMBRANE
As membranas cerâmicas tubulares TAMI são fabricadas com materiais de alta pureza e disponibilizadas em diversas geometrias para atender às exigências do processo. Abrangem aplicações de microfiltração a fina ultrafiltração.

Especificações padrão de comprimento da membrana
Φ10 mm: 250 / 600 / 1201 mm
Φ20 mm: 1178 mm
Φ25 mm: 580 / 1178 mm
Φ41 mm: 1020 mm

Peso molecular da membrana (exemplos de interceptação)
Fine ultrafiltration | Ultrafiltration | Microfiltration
1 kg/mol | 15 kg/mol | 0.14 μm
3 kg/mol | 50 kg/mol | 0.20 μm
5 kg/mol | 150 kg/mol | 0.30 μm
8 kg/mol | 300 kg/mol | 0.45 μm
– | – | 0.80 μm
– | – | 1.4 μm

Campo de aplicação
Adequado para clarificação, fracionamento, concentração e remoção de partículas ou macromoléculas em ensaios piloto nos setores químico, alimentício, farmacêutico e tratamento de águas residuais.

Seleção de membrana
Escolher o tamanho de poro ou o corte molecular conforme o tamanho alvo de partícula/molécula e o desempenho de separação desejado (microfiltração a ultrafiltração).

Informações básicas
Modelo: MCS-90
Capacidade de processo: 500–2000 L/h
Elemento de membrana: membrana cerâmica tubular/enrolada importada (original; formato roll-type 1812 referenciado)
Materiais em contato: aço inoxidável AISI 304, mangueiras de grau alimentício para partes molhadas
Tanque de circulação: volume efetivo V = 1500 L

Especificações técnicas

• Designação do modelo: série MCS
• Capacidade de processo: 500–2000 L/h
• Elemento de membrana: membrana cerâmica importada; elementos tubulares/enrolados típicos (ex. comprimento 1178 mm; φ25 mm comum)
• Capacidade de carga de elementos: ex. 37 peças (dependente da configuração)
• Área por elemento (ex.): 0,25 m²
• Precisão de interceptação: aprox. 1,4 μm até 1 KD conforme seleção
• Faixa de pressão de trabalho (carcaça da membrana): 0–25 bar; pressão máxima de trabalho < 10 bar (equipamento dimensionado); pressão de ruptura > 95 bar (dependente do elemento)
• Tolerância de pH: materiais cerâmicos compatíveis com pH 0–14
• Unidade de potência/bomba: bomba GRUNDFOS (importada) ajustável 0–25 bar; controle por inversor de frequência e display; proteção contra alta pressão
• Quadro elétrico: monitoramento online de temperatura, pressão e velocidade do líquido; inversor com display em tempo real e alarmes pré-configurados
• Materiais — partes molhadas: AISI 304 polido sanitário; mangueiras alimentícias conforme especificação; estruturas não molhadas: AISI 304 ou aço carbono revestido
• Tubulações e válvulas: tubulação sanitária de aço inox sem costura; válvulas sanitárias de esfera e diafragma de grau alimentício; medidor de vazão tipo rotor
• Tanque de circulação: AISI 304, volume efetivo 1500 L (ex.)
• Trocador de calor: tubulação inox onde aplicável
• Área ocupada (ex.): aprox. 3,51 m × 2,1 m × 2,8 m (dependendo do sistema)
• Tipos/lengths de membrana disponíveis: φ25 mm (580 / 1178 mm); outros diâmetros/lengths disponíveis
• Faixas de separação aplicáveis: microfiltração, ultrafiltração e fina ultrafiltração; cortes moleculares selecionáveis desde ~1 KD até poros de microfiltração
