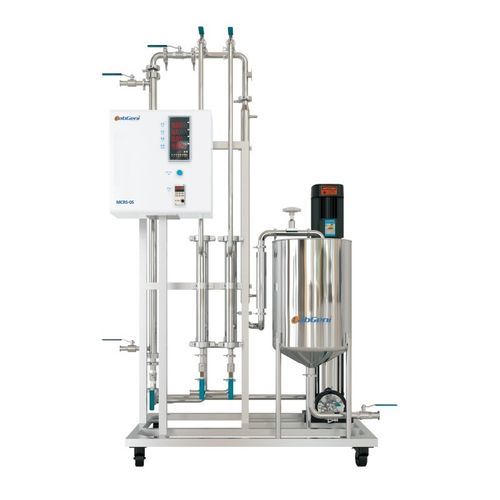

Separador de líquidos MCRS-05

com tubo coletorpara a indústria alimentíciapara tratamento de águas residuais

Princípio do processo
A tecnologia de separação por filtração com membrana cerâmica é um processo de separação de líquidos na forma de “filtração em fluxo cruzado”. O líquido bruto circula em alta velocidade no tubo da membrana; o permeado clarificado contendo componentes de baixo peso molecular atravessa a membrana perpendicularmente à pressão, e o concentrado turvo contendo macromoléculas é retido, alcançando separação, concentração e purificação.

Características

• Suporta altas temperaturas, adequado para filtração em processos de alta temperatura; quimicamente estável
• Alta resistência mecânica, ampla tolerância de pH (resistente a ácidos e álcalis), resistente a solventes orgânicos e fortes agentes oxidantes
• Longa vida útil, custo global do equipamento reduzido
• Altos rácios de concentração, reduzindo uso de água e descarga de efluentes
• Módulo de membrana pode ser esterilizado com vapor de alta temperatura, adequado para filtração esterilizante

Classificação
(as membranas cerâmicas tubulares são usadas nas gamas de microfiltração, ultrafiltração e ultrafiltração fina)

SOBRE TAMI TUBULAR CERAMIC MEMBRANE
A membrana cerâmica tubular (importada) é fabricada com materiais de alta pureza; várias geometrias atendem às diferentes necessidades dos utilizadores. As membranas tubulares podem ser aplicadas em microfiltração, ultrafiltração e ultrafiltração fina.

Especificações de comprimento padrão da membrana

• Φ10 mm: 250 / 600 / 1201 mm
• Φ20 mm: 1178 mm
• Φ25 mm: 580 / 1178 mm
• Φ41 mm: 1020 mm

Peso molecular da membrana
Ultrafiltração fina | Ultrafiltração | Microfiltração
1 kg/mol | 15 kg/mol | 0.14 µm
3 kg/mol | 50 kg/mol | 0.20 µm
5 kg/mol | 150 kg/mol | 0.30 µm
8 kg/mol | 300 kg/mol | 0.45 µm
— | — | 0.80 µm
— | — | 1.4 µm

Campo de aplicação da membrana
Aplicável a tarefas de separação e concentração em indústrias que exijam micro/ultrafiltração ou ultrafiltração fina.

Seleção da membrana
O tipo de membrana e o tamanho do poro devem ser escolhidos de acordo com o peso molecular/tamanho das partículas do material a separar (intervalos mostrados acima).

Informação básica do equipamento de filtração por membrana cerâmica em rolo

• Modelo: MCRS-05
• Capacidade do processo: 30-60 L/H
• Elemento de membrana: membrana cerâmica importada, membrana em rolo (ex.: 1812 roll-type)
• Material de contacto: aço inoxidável AISI 304, mangueiras de grau alimentar para circulação
• Tanque de circulação do material: volume útil V = 30 L

Visão do sistema

• O dispositivo experimental de membrana cerâmica-espiral (MCRS-05) pode ser aplicado em microfiltração, ultrafiltração e ultrafiltração fina; a seleção da membrana baseia-se no tamanho molecular do material, precisão de interceção aprox. 1.4 µm a 1 KD
• Vantagens: operação simples e flexível, limpeza fácil

Unidade de potência

• Bomba importada GRUNDFOS
• Controlo por inversor de frequência
• Dispositivo de proteção de alta pressão

Casco da membrana

• Intervalo de pH: 0–14
• Temperatura de trabalho: < 95 °C
• Pressão máxima de trabalho: < 10 bar
• Tipo de conexão: grampo rápido ANSI de alta pressão

Elemento de membrana cerâmica

• Membranas cerâmicas importadas (ex. origem: França)
• Tipos de membrana ex. φ25 mm com comprimentos 580 / 1178 mm
• Intervalos de separação aplicáveis: microfiltração, ultrafiltração, ultrafiltração fina

Armário de controlo elétrico

• Monitorização online: temperatura, pressão e velocidade do líquido
• Controlador de frequência da bomba com display em tempo real de velocidade e frequência
• Alarmes predefinidos de temperatura e pressão

Material - Standard

• Peças em contacto: aço inoxidável AISI 304; tanque de circulação em material de mangueira alimentar
• Peças não em contacto: aço inoxidável AISI 304 e aço carbono com pintura
• Canalização: tubagem sanitária sem costura em aço inoxidável
• Válvulas: válvulas de esfera sanitárias e válvulas de diafragma de grau alimentar

Especificações técnicas

• Modelo: MCRS-05
• Capacidade de processo: 30-60 L/H
• Intervalo de pressão de trabalho: 0–16.8 bar (intervalo operacional mostrado)
• Tipo de membrana: membrana cerâmica em rolo importada
• Carregamento de elementos de membrana: 1 elemento membrana cerâmica; 2 elementos tipo rolo (configurável)
• Área de membrana individual: 0.25 m²
• Comprimento do elemento de membrana: 1178 mm
• Pressão de rutura: > 95 bars
• Pressão máxima de trabalho: 10 bars
• Precisão de interceção: aprox. 1.4 µm a 1 KD (dependendo da membrana)
• Válvula / Medidor de fluxo: válvula de esfera sanitária, medidor de vazão de rotor
• Canalização: AISI 304, polido sanitariamente interior e exterior; trocador de calor em tubo inox
• Tanque de circulação de material: AISI 304, volume útil V = 30 L
• Tamanho total (aprox.): 955 × 705 × 1705 mm
