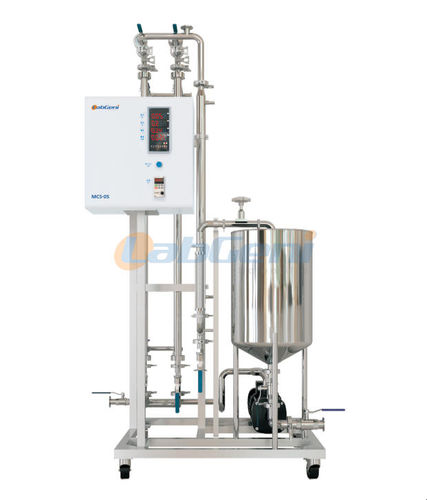

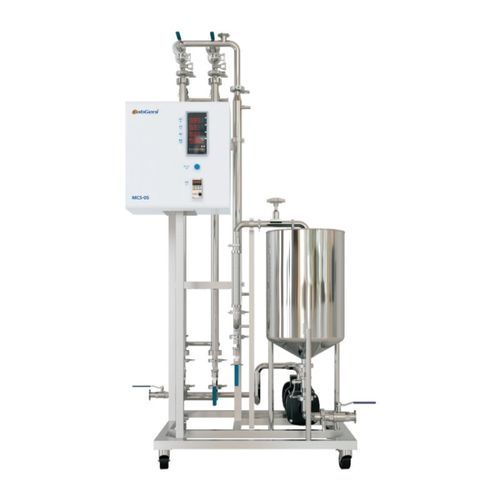

Unidade de filtragem de membrana MCS-05

para líquidosde laboratóriotangencial

Descrição curta
O aparelho experimental de membrana cerâmica MCS-05 é uma unidade piloto de filtração por membrana tubular projetada para microfiltração, ultrafiltração e ultrafiltração fina. Os tamanhos de poro e os cortes de massa molar são selecionáveis para separar partículas de 1,4 µm até aproximadamente 1 kDa. A unidade oferece operação simples e flexível e limpeza fácil, adequada para testes laboratoriais e pequenas produções.

Princípio do processo
A filtração por membrana cerâmica funciona em modo de filtração em fluxo cruzado. O alimento circula em alta velocidade dentro da membrana tubular; o permeado clarificado contendo componentes de baixa massa molar atravessa a membrana sob pressão transmembrana, enquanto o concentrado contendo macromoléculas é retido, permitindo separação, concentração e purificação.

Características

• Suporta altas temperaturas — adequado para processos a temperaturas elevadas; quimicamente estável
• Alta resistência mecânica e ampla tolerância de pH — resistente a ácidos e bases; resistente a solventes orgânicos e oxidantes fortes
• Longa vida útil — baixo custo total de equipamento e boa relação custo-benefício
• Altos fatores de concentração — reduz consumo de água e descarga de efluentes
• Módulos de membrana esterilizáveis por vapor de alta temperatura — adequado para filtração de esterilização

Especificações de comprimento padrão da membrana

• Φ10 mm: 250 / 600 / 1201 mm
• Φ20 mm: 1178 mm
• Φ25 mm: 580 / 1178 mm
• Φ41 mm: 1020 mm

Massa molar / tamanho de poro
Ultrafiltração fina | Ultrafiltração | Microfiltração
1 kg/mol | 15 kg/mol | 0,14 µm
3 kg/mol | 50 kg/mol | 0,20 µm
5 kg/mol | 150 kg/mol | 0,30 µm
8 kg/mol | 300 kg/mol | 0,45 µm
(tamanhos adicionais de microfiltração) | | 0,80 µm
| | 1,4 µm

Elemento de membrana & aplicação
O elemento de membrana cerâmica tubular (importado original) é fabricado em materiais de alta pureza. As membranas tubulares abrangem microfiltração, ultrafiltração e ultrafiltração fina; a escolha da membrana depende da faixa de separação necessária e do peso molecular ou tamanho de partícula alvo.

Informações básicas

• Modelo: MCS-05
• Capacidade do processo: 30-60 L/h
• Elemento de membrana: membrana cerâmica importada de origem francesa
• Material em contacto: AISI 304; mangueira de grau alimentício
• Tanque de circulação: volume útil V = 30 L

Visão geral do sistema

• MCS-05 é aplicável a microfiltração, ultrafiltração e ultrafiltração fina
• A seleção da membrana permite separar de 1,4 µm até aproximadamente 1 kDa
• Vantagens: operação simples e flexível; limpeza fácil

Unidade motriz

• Bomba importada GRUNDFOS
• Controlo por inversor de frequência
• Dispositivo de proteção contra alta pressão

Casco da membrana

• Intervalo de pH: 0–14
• Temperatura de trabalho: < 95 °C
• Pressão máxima de trabalho: < 10 bar
• Tipo de ligação: desconexão rápida com braçadeira de alta pressão

Elemento de membrana cerâmica

• Membrana cerâmica importada original
• Exemplo típico de membrana: φ25 mm: 580 / 1178 mm
• Faixa de aplicação: microfiltração, ultrafiltração, ultrafiltração fina

Quadro de controlo elétrico

• Monitorização online de temperatura, pressão e velocidade do líquido
• Controlador de frequência da bomba com visualização em tempo real da velocidade e frequência
• Alarmes predefinidos de temperatura e pressão

Norma de materiais

• Partes em contacto: AISI 304, mangueira de grau alimentício; tanque de circulação
• Partes não em contacto: AISI 304; aço carbono pintado conforme aplicável
• Canalização: tubo sanitário de aço inoxidável sem costura
• Válvulas: válvulas de esfera e válvulas diafragma sanitárias de grau alimentício
