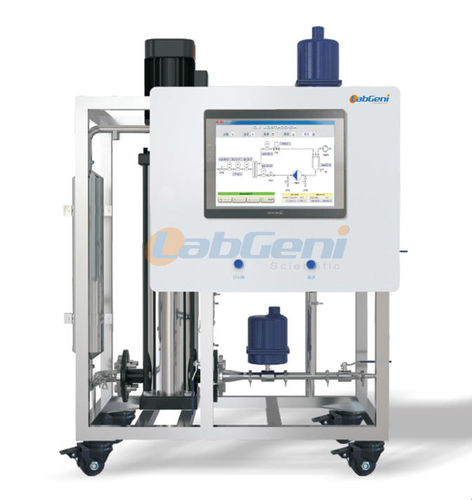

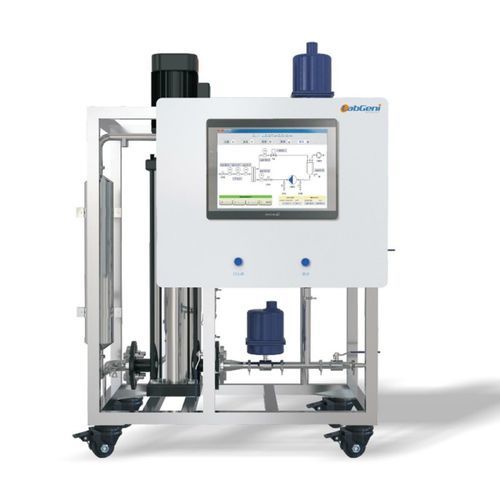

Unidade de filtragem de membrana MSE-A1812

para a indústria alimentíciapara águapara tratamento de águas residuais

APLICAÇÃO
Aplicável às indústrias biológica, farmacêutica, alimentar, de bebidas e de proteção ambiental química.

Princípio do processo
Para atingir separação e purificação, seleciona-se uma membrana de permeação como meio de separação; aplica-se uma força motriz em ambos os lados da membrana para que componentes selecionados permeiem através dela.

Características
Operação à temperatura ambiente - Muito pouca perda de ingredientes ativos, especialmente adequado para substâncias sensíveis ao calor.
Sem mudança de fase - Mantém o sabor original e consome muito pouca energia.
Sem alterações químicas - Processo de separação físico, sem reagentes ou aditivos, produtos não contaminados.
Boa seletividade - Separação de materiais na faixa molecular.
Ampla gama de aplicações e grande adaptabilidade - Escala grande ou pequena, contínuo ou intermitente, processo simples, operação conveniente e fácil automação.

Classificação
Dividido em microfiltração (MF), ultrafiltração (UF), nanofiltração (NF) e osmose inversa (RO) conforme o tamanho de poro da membrana.

Informações básicas

• Modelo: MSE-A1812
• Capacidade de processamento: 2 ~ 7 L/H
• Elemento de membrana: membrana em rolo GE importada; área de membrana única 0,26 m²
• Unidade de potência: bomba importada GRUNDFOS, 0 ~ 26 Bar (frequência ajustável)
• Tanque de circulação de material: volume efetivo V = 10 L

Visão geral do sistema

• Tipo laboratório LABGENI® MSE-A1812 (Automático) usado principalmente em separação e purificação por UF, NF e RO; pode ser usado para filtração, descoloração, dessalinização, purificação e concentração.
• A seleção da membrana baseia-se no peso/tamanho molecular: aplicável a materiais de ~0,03 μm até separações em escala molecular.
• Projetado para limpeza e manutenção fáceis e uso flexível.

Unidade de potência (resumo)
Bomba GRUNDFOS importada; controlo de frequência variável ajustável de 20 a 50 Hz; caudal 200 ~ 1100 L/H; pressão 0 ~ 26 Bar ajustável.

Membrana e invólucro (resumo)
3 paredes de membrana paralelas; ligação por braçadeira de liberação rápida de alta pressão (classificação 20 MPa); material do invólucro AISI 304; superfície externa escovada, interior polido espelho; grau higiene alimentar.

Elementos de membrana em rolo (resumo)
3 membranas em rolo GE importadas; modelo 1812 de membrana de separação industrial, antiincrustante. Alcance: MF, UF, NF, RO. Compatível com membranas 1812 de outras marcas (incluindo equivalentes nacionais) conforme pedido do usuário.

Armário de controlo (resumo)
Armário de instrumentos de campo; controlo por instrumento PID com ajuste automático; sensores incluem eletrodo de temperatura, sensor de pressão, motor com inversor de frequência; medidor de fluxo (campo); instrumento: ecrã multifunção + instrumento de controlo e inversor.

Material & tubagem (resumo)
Partes em contacto: aço inoxidável AISI 304 e mangueiras sanitárias. Partes sem contacto: AISI 304 com carbono + pintura por pulverização. Tubulação: tubos de aço inox sanitários sem costura. Válvulas: válvulas de esfera sanitárias de passagem direta e válvulas diafragma de grau alimentar.

Resumo das especificações (alto nível)
Capacidade de processamento: 2 ~ 7 L/h
Unidade de potência: bomba GRUNDFOS importada, controlo por inversor com configurações de proteção de alta tensão
Pressão de trabalho: 0 ~ 26 bar ajustável
Elemento de membrana: membranas em rolo GE importadas (1 peça padrão), área única 0,26 m², comprimento do elemento 298,5 mm; invólucro de membrana AISI 304; resistência à pressão 20 MPa; precisão de interceção >95% (teste padrão de material); exemplos de MWCO: 200KD, 100KD, 10KD, 5KD, 2K, 1K, 600D, 300D, 150D, 100D, RO (personalizável)
Válvulas & medidor de fluxo: válvula de esfera automática importada; medidor de fluxo mássico líquido importado
Armário elétrico: módulo de controlo SIEMENS PLC; ecrã tátil HD de 15"; controlo e registo de temperatura, pressão, fluxo, frequência da bomba; registo/exportação de curvas e dados; alarmes predefinidos para temperatura e pressão
Tanque de circulação: AISI 304, volume efetivo 10 L
Opções de atualização: personalização de material, permutador de calor, medidor de fluxo, válvula, bomba e sistema de controlo conforme ambiente do usuário; controlo semi-automático ou totalmente automático disponível; opções de controlo remoto/móvel personalizáveis
Dimensões: 630 x 580 x 1100 mm
Peso: 46 kg

Notas
O sistema pode ser adaptado: material, permutador de calor, medidor de fluxo, válvulas, bombas e sistemas de controlo podem ser personalizados para corresponder aos processos e ambientes do utilizador. O tipo de membrana e a classificação de poros devem ser escolhidos de acordo com o objetivo de separação e o MWCO desejado.

características / especificações técnicas

• Modelo: MSE-A1812
• Capacidade de processamento: 2 ~ 7 L/h
• Elemento de membrana: membrana em rolo GE importada; área única 0,26 m²; comprimento do elemento 298,5 mm; tipos de membrana: MF/UF/NF/RO (MWCO personalizável)
• Unidade de potência: bomba GRUNDFOS importada; controlo de frequência variável (20–50 Hz); caudal 200–1100 L/h; pressão ajustável 0–26 bar
• Invólucro & tubagem: aço inox AISI 304; braçadeira rápida de alta pressão; tubagem sanitária inox sem costura; polimento interior
• Tanque de circulação: AISI 304, volume efetivo 10 L
• Válvulas e instrumentos: válvulas de esfera automáticas importadas e medidor de fluxo mássico líquido; válvulas diafragma disponíveis
• Controlo: SIEMENS PLC; ecrã tátil 15"; controlo PID temperatura/pressão; regulação da frequência da bomba; registo e exportação de dados; alarmes predefinidos
• Tamanho (LxWxH): 630 x 580 x 1100 mm
• Peso: 46 kg
• Opções: sistemas semi/totalmente automáticos, controlo remoto/móvel, permutadores e componentes personalizados
