Unidade de filtragem de membrana MCS-Mini

para líquidospara a indústria alimentíciapara água

Descrição curta
Esta unidade de filtração por membrana cerâmica de bancada MINI (modelo MCS-Mini) é projetada para separações em escala laboratorial por microfiltração, ultrafiltração e nanofiltração. As membranas são selecionadas conforme o peso molecular ou o tamanho de partícula alvo para apoiar P&D, testes piloto e processamento de pequenos lotes, resolvendo limitações de espaço e capacidade de equipamentos cerâmicos maiores.

Princípio do processo
A separação por membrana cerâmica utiliza filtração em fluxo cruzado: o fluido de alimentação percorre longitudinalmente os elementos cerâmicos tubulares enquanto o permeado (pequenas moléculas) atravessa a membrana sob pressão transmembrana e o concentrado (macromoléculas/partículas) é retido e descarregado. Isso permite separação, concentração e clarificação em modo contínuo de fluxo cruzado.

Características

• Adequado para operação em altas temperaturas e esterilização por vapor; quimicamente estável
• Alta resistência mecânica e ampla tolerância de pH (0–14); resistente a ácidos, álcalis, muitos solventes orgânicos e agentes oxidantes
• Vida útil prolongada e custo total de propriedade competitivo
• Altos fatores de concentração para reduzir consumo de água e volume de efluentes
• Módulos de membrana compatíveis com esterilização por vapor de alta temperatura para aplicações assépticas

Classificação / comprimentos padrão de membrana
Comprimentos padrão das membranas tubulares (exemplos):
Φ10 mm: 250 / 600 / 1201 mm
Φ20 mm: 1178 mm
Φ25 mm: 580 / 1178 mm
Φ41 mm: 1020 mm

Peso molecular da membrana (tabela representativa)
Ultrafiltração fina | Ultrafiltração | Microfiltração
1 kg/mol | 15 kg/mol | 0.14 μm
3 kg/mol | 50 kg/mol | 0.20 μm
5 kg/mol | 150 kg/mol | 0.30 μm
8 kg/mol | 300 kg/mol | 0.45 μm
— | — | 0.80 μm
— | — | 1.4 μm

SOBRE A MEMBRANA TUBULAR CERÂMICA TAMI
A membrana tubular cerâmica TAMI (importada da França) é fabricada com matérias‑primas de alta pureza e está disponível em diversas geometrias para atender exigências específicas de aplicação. Membranas tubulares cobrem microfiltração, ultrafiltração e ultrafiltração fina.

Campos de aplicação da membrana

• Alimentação e bebidas
• Fermentação e bioprocessos
• Farmacêutico e desenvolvimento farmacêutico
• Produtos naturais — extração e clarificação
• Indústria química e síntese
• Proteção ambiental e tratamento de águas
• Novos materiais e P&D

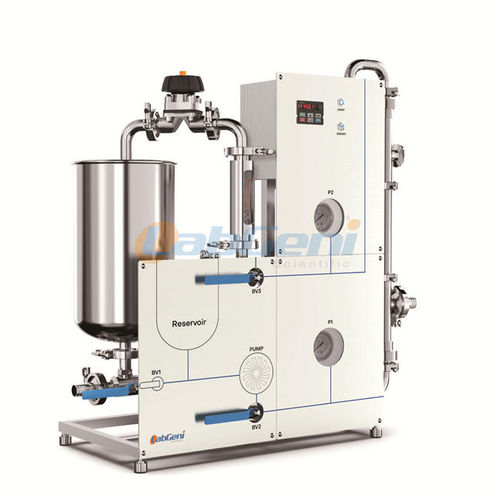

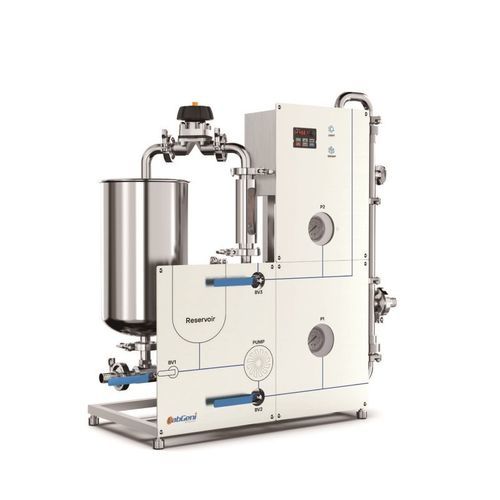

Visão geral do sistema
Este sistema integrado de bancada MINI aceita diferentes módulos de membrana cerâmica para realizar micro-, ultra- e nanofiltração conforme a seleção da membrana. Destina-se à miniaturização em laboratório, testes piloto e processamento contínuo de baixa capacidade para resolver limitações de tamanho e rendimento de equipamentos em escala completa.

Esquema dos principais componentes & partes notáveis

• Projeto integrado compacto MINI de bancada para fácil instalação e operação
• Elemento de membrana cerâmica importado (membrana cerâmica original personalizável); aplicações: micro/ultra/nanofiltração
• Carcaça da membrana: série LCM-MS, material AISI 316L com conexões sanitárias de liberação rápida
• Materiais em contato: AISI 304; tubulação sanitária sem emenda; válvulas sanitárias de esfera ou diafragma
• Permutador de calor: tipo tubo em tubo
• Tanque de circulação de material: 10 L
• Unidade de potência: bomba centrífuga importada
• Válvulas & medição de fluxo: válvulas sanitárias de instalação rápida; medidor de vazão com boia de vidro

Sistema de controlo

• Chassis de processo padrão HSSP
• Ecrã tátil capacitivo de 7 polegadas de alta resolução
• Sensores de temperatura e pressão de grau industrial/médico
• LCM-Control para monitorização online, registo de dados e controlo (temperatura, pressão, arranque/paragem da bomba e controlo de frequência, registo de curvas, alarmes)
• Componentes eléctricos de marcas reconhecidas para garantir a qualidade do quadro e dos componentes

Opcional / itens personalizáveis

• Materiais, permutadores de calor, medidores de fluxo, válvulas e bombas personalizáveis conforme o ambiente
• Sistemas de controlo semi-automáticos ou totalmente automáticos disponíveis conforme requisitos
• Opções de controlo remoto e soluções mobile/iPad como personalização

Especificações técnicas

• Modelo: MCS-Mini
• Capacidade do processo: 6–12 L/h
• Volume mínimo de circulação: 1 L
• Compatibilidade com solventes: resistente a muitos solventes orgânicos
• Intervalo de temperatura: 0–121 °C (esterilização a vapor)
• Intervalo de pH: 0–14
• Pressão de trabalho: 0–6 bar
• Tolerância máxima de pressão: 10 bar
• Permutador de calor: tubo em tubo
• Tanque de circulação: 10 L
• Unidade de potência: bomba centrífuga importada (marca variável)
• Válvulas & instrumentação: válvulas sanitárias de instalação rápida; medidor de vazão em vidro
• Tubulação: tubos sem emenda em AISI 304 sanitário
• Elemento de membrana: membrana cerâmica importada
• Faixa de filtração suportada: microfiltração, ultrafiltração, nanofiltração
• Faixa de poros da membrana: 200D–1.2 μm (conforme seleção)
• Comprimento típico da membrana (exemplo MCS-Mini): 500 mm
• Capacidade de carga da membrana: 1 elemento (unidade básica)
• Área por membrana: ≈0.025–0.11 m²
• Normas higiene/saúde: FDA, 3-A
• Carcaça da membrana: série LCM-MS; material AISI 316L
• Controlo: chassis HSSP; ecrã táctil 7"; sensores sanitários temperatura & pressão; LCM-Control v1.0
• Tensão de alimentação: AC 220 V, 50 Hz
• Potência nominal: 1,6 kW
• Dimensões totais (L x W x H): 565 x 395 x 715 mm
• Peso: ≈35 kg
