Sistema de filtração de membrana MSE-1812

para líquidospara a indústria alimentíciapara produtos químicos

APLICAÇÃO
Aplicável às indústrias biológica, farmacêutica, alimentar, de bebidas e química, bem como à proteção ambiental.

PRINCÍPIO DO PROCESSO
A membrana de permeação é utilizada como meio de separação. Uma força motriz é aplicada nos dois lados da membrana para que componentes selecionados do lado de alimentação permeiem seletivamente através da membrana para separação e purificação.

CARACTERÍSTICAS

• Operação em temperatura ambiente: perda mínima de ingredientes ativos, adequada para substâncias sensíveis ao calor
• Sem mudança de fase: preserva o sabor original, baixo consumo de energia
• Sem alteração química: processo físico de separação sem reagentes ou aditivos químicos, evita contaminação
• Boa seletividade: separação em escala molecular
• Ampla gama de aplicações e forte adaptabilidade: pequena ou grande escala, contínuo ou intermitente; processo simples, operação e automação fáceis

CLASSIFICAÇÃO
Dividido em microfiltração (MF), ultrafiltração (UF), nanofiltração (NF) e osmose reversa (RO) conforme o tamanho dos poros da membrana.

PRODUTO

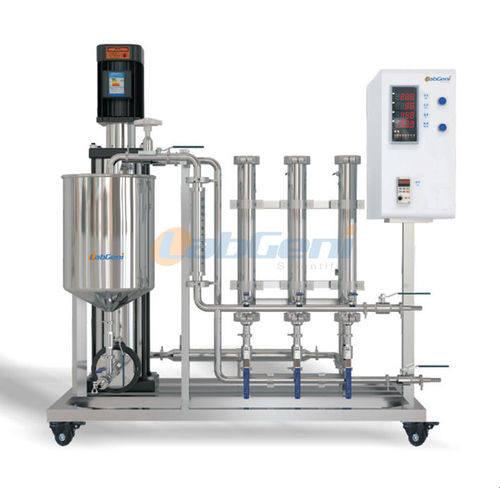

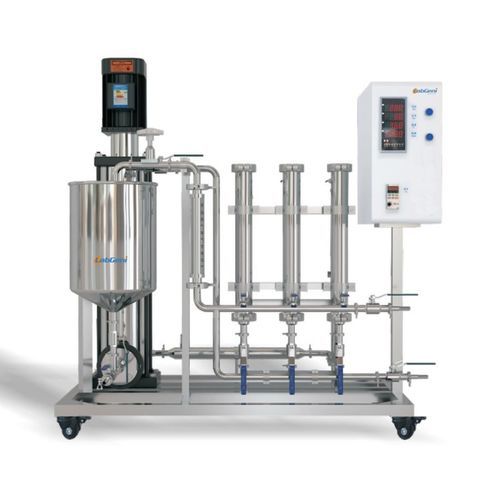

Equipamento de ultrafiltração de separação com membrana em rolo MSE-1812

INFORMAÇÕES BÁSICAS

• Modelo: MSE-1812
• Capacidade de processamento: 3 ~ 20 L/h
• Elemento de membrana: membrana em rolo importada GE, área por membrana 0,26 m²
• Unidade de potência: bomba importada GRUNDFOS
• Faixa de pressão: 0 ~ 16,8 Bar (frequência ajustável)
• Tanque de circulação de material: volume efetivo V = 16 L

VISÃO GERAL DO SISTEMA

• Tipo laboratório LABGENI® MSE-1812 (manual) utilizado principalmente na separação e purificação por UF, NF e RO; aplicável a filtração, descoloração, dessalinização, purificação e concentração
• Seleção de membrana conforme peso molecular/tamanho de partícula; capaz de separar desde ≈0,03 μm até faixas de peso molecular (até ≈100 Dalton)
• Vantagens: fácil limpeza e manutenção, elevada flexibilidade de uso

UNIDADE DE POTÊNCIA

• Bomba importada GRUNDFOS
• Controle por frequência variável, ajustável de 20 a 50 Hz
• Vazão: 200 ~ 1100 L/h
• Pressão: 0 ~ 16,8 Bar ajustável

CASCO DA MEMBRANA

• 3 paredes membrana paralelas
• Conexão: grampo de pressão alta de liberação rápida, pressão nominal 20 MPa
• Material: AISI 304
• Tratamento de superfície: exterior escovado, interior polido espelho (grau higiene alimentar)

ELEMENTOS DE MEMBRANA EM ROLO

• 3 membranas em rolo importadas GE
• Modelo: membrana de separação industrial 1812, anti-incrustante
• Escopo: MF, UF, NF, RO
• Área por membrana: 0,26 m²; comprimento do elemento: 298,5 mm
• Opções de abertura de membrana / MWCO (exemplos): 200KD, 100KD, 10KD, 5KD, 2K, 1K, 600D, 300D, 150D, 100D; variantes RO e outras disponíveis/personalizáveis

PAINEL DE CONTROLE

• Painel de controle de instrumentos de campo
• Modo de controle: controle por instrumento PID, ajuste automático
• Sensores: eletrodo de temperatura, sensor de pressão, motor com inversor de frequência
• Vazômetro: vazômetro de campo, ajuste manual
• Instrumentação: display integrado + instrumento de controle, regulador de conversão de frequência

MATERIAL / NORMA

• Partes em contato: AISI 304 e mangueira sanitária
• Partes fora de contato: AISI 304, aço carbono com pintura
• Tubulação: tubo inox sanitário sem costura
• Válvulas: válvulas esféricas e válvulas diafragma sanitárias de grau alimentício

CARACTERÍSTICAS / ESPECIFICAÇÕES TÉCNICAS

• Modelo: MSE-1812
• Capacidade de processamento: 3 ~ 20 L/h
• Unidade de potência: bomba importada GRUNDFOS com controle por conversor de frequência e proteções contra alta tensão
• Pressão de trabalho: 0 ~ 16,8 Bar (ajustável)
• Membrana: membranas em rolo importadas GE ×3; área por membrana 0,26 m²; comprimento do elemento 298,5 mm; anti-incrustante; múltiplas opções MWCO e RO disponíveis
• Válvulas & vazômetro: válvula esférica sanitária e vazômetro de rotor
• Tubulação: AISI 304 polido sanitário; inclui trocador de calor em tubo de aço inox
• Controle elétrico: monitoramento online de temperatura, pressão e vazão; controlador de bomba com conversor de frequência com exibição em tempo real de velocidade/frequência; alarme predefinido de temperatura/pressão
• Tanque de circulação: AISI 304, volume efetivo = 16 L
• Atualização do sistema: materiais, trocador de calor, vazômetro, válvulas, bombas personalizáveis; controle semi-automático e automático possível; opções de controle remoto/móvel disponíveis conforme requisitos do usuário
• Tamanho: 875 × 655 × 1205 mm
• Peso: 70 kg
