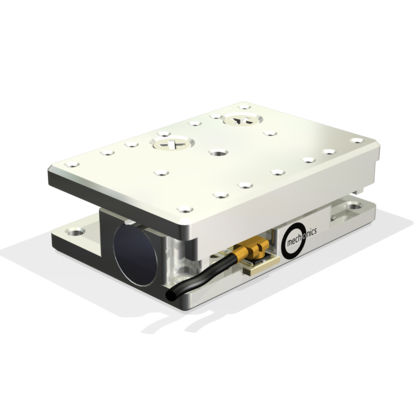

Mesa de coordenadas XY MS15de translaçãode 2 eixosminiatura
Guardar nos favoritos
Comparar
Características
- Orientação
- XY, de translação
- Número de eixos
- de 2 eixos
- Outras características
- compacto, compatível com vácuo, miniatura
- Curso
15 mm
(0,591 in)- Velocidade
1,5 mm/s
- Carga
20 g
(0,71 oz)
Descrição
design compacto para aplicações de vácuo
combinação xy sem placa adaptadora
Estágios de translação em miniatura ultra pequenos com acionamento piezoelétrico por inércia para aplicações em vácuo.
Dados técnicos
Largura - 22 mm
Altura - 7 mm
Profundidade - 15 mm
Carga máxima
Momentum (Mx) - 4,5 Ncm
Momento (My) - 1,5 Ncm
Momento (Mz) - 3,2 Ncm
Força de bloqueio (Fx) - 3 N
Força de apoio (Fy, Fz) - 20 N
Precisão da orientação
Ângulo de guinada - 20 arc sec
Ângulo de inclinação - 60 segundos de arco
Desvio vertical - 1 um
Desvio lateral - 2 um
---
