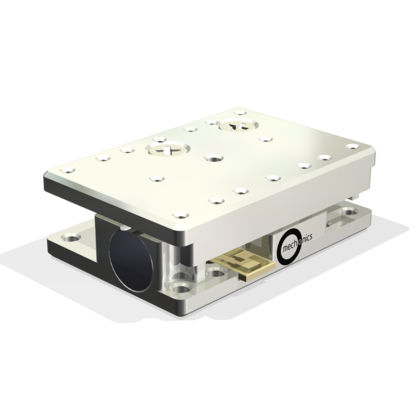

Mesa de coordenadas XY MS15de translaçãopiezoelétricade 2 eixos
Guardar nos favoritos
Comparar
Características
- Orientação
- XY, de translação
- Tipo
- piezoelétrico
- Número de eixos
- de 2 eixos
- Outras características
- compacto, compatível com vácuo, miniatura
- Curso
10 mm
(0,394 in)- Velocidade
1,5 mm/s
- Carga
20 g
(0,71 oz)
Descrição
design compacto para aplicações UHV
combinação xy sem placa adaptadora
Estágios de translação miniatura ultra pequenos com acionamento piezoelétrico por inércia para aplicações UHV.
Dados técnicos
Largura - 22 mm
Altura - 7 mm
Profundidade - 15 mm
Carga máxima
Momentum (Mx) - 4,5 Ncm
Momento (My) - 1,5 Ncm
Momento (Mz) - 3,2 Ncm
Força de bloqueio (Fx) - 3 N
Força de apoio (Fy, Fz) - 20 N
Precisão da orientação
Ângulo de guinada - 20 arc sec
Ângulo de inclinação - 60 segundos de arco
Desvio vertical - 1 um
Desvio lateral - 2 um
---
