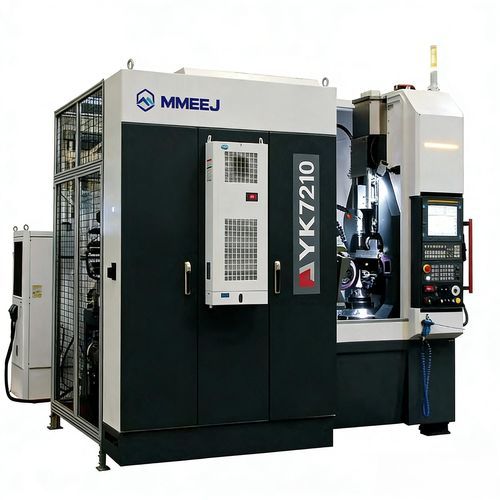

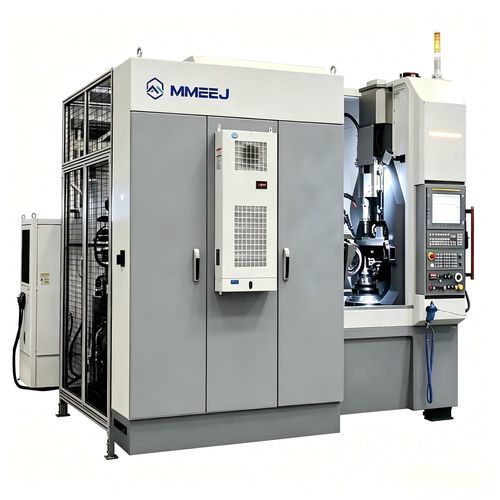

Retífica para engrenagens YK7210verticalCNCde 5 eixos
Guardar nos favoritos
Comparar
Características
- Aplicações
- para engrenagens
- Estrutura
- vertical
- Controle
- CNC
- Número de eixos
- de 5 eixos
- Outras caraterísticas
- de alta precisão, contínua
- Velocidade do fuso
2.000 rpm, 7.000 rpm
(12.566 rad.min-1, 43.982 rad.min-1)- Potência
15 kW, 25 kW
(20,39 hp, 33,99 hp)- Curso X
MÁX: 370 mm
(14,57 in)MÍN: 100 mm
(3,94 in)- Curso Y
MÁX: 190 mm
(7,48 in)MÍN: 0 mm
(0 in)- Diâmetro do rebolo
275 mm
(11 in)- Velocidade
10 m/min
- Peso da máquina
10.000 kg
(22.046,23 lb)
Descrição
Características
Layout e componentes da máquina
Aplicações
Especificações técnicas
- Emprega retificação geradora contínua (semelhante à furação de engrenagens), adequada para retificação em lotes grandes com alta eficiência e precisão.
- Máquina principal com design de alta rigidez, simetria térmica e construção modular para garantir precisão, eficiência, rigidez, estabilidade e confiabilidade.
- Funções de software abrangentes e operação simples, pensadas para ambientes de produção.
Layout e componentes da máquina
- Layout vertical composto pela máquina principal, armário elétrico, dispositivo de extração de névoa de óleo, sistema hidráulico e sistema de refrigeração.
- Equipado com sistema CNC FANUC31iB; controle de sete eixos com ligação de cinco eixos: quatro eixos lineares (X, Y, Z, X1) e três eixos rotativos (A, B, C), mais o eixo de dressagem da roda de esmeril (B1). Os eixos B, C, X, Y e Z são eixos ligados.
Aplicações
- Projetado para usinagem de peças dentadas nas indústrias automotiva, de redutores e de robôs inteligentes.
- Modelos de máquinas podem ser personalizados conforme desenhos do cliente.
Especificações técnicas
- Modelo: YK7210
- Diâmetro máximo de trabalho (mm): φ100
- Módulo máximo de trabalho (mm): 0,5~2
- Curso X (mm): 270 (100~370)
- Curso Y (mm): 190 (0~190)
- Curso Z (mm): 300 (150~450)
- Curso Z1 (mm): 350 (475~825)
- Avanço rápido X, Y, Z (m/min): 10
- Ângulo de oscilação do cabeçote da roda (graus): ±45
- Especificações máx. da roda de esmeril (O.D × I.D × largura) (mm): φ275×φ160×125
- Dresser O.D (mm): φ110
- Velocidade do dresser (r/min): 1500～6000
- Potência nominal fuso peça (kW): 15
- Torque nominal fuso peça (N·m): 119
- Velocidade máxima fuso peça (r/min): 2000
- Potência nominal fuso roda (kW): 25
- Torque nominal fuso roda (N·m): 119
- Velocidade máxima fuso roda (r/min): 7000
- Potência nominal servomotores X, Y, Z, A (N·m): 4/2.3/4/2.3
- Torque nominal servomotores X, Y, Z, A (kW): 22/8/22/8
- Dimensões (C×L×A) (mm): 3700×4120×3180
- Potência total (kVA): 70
- Peso da máquina (Kg): 10000
