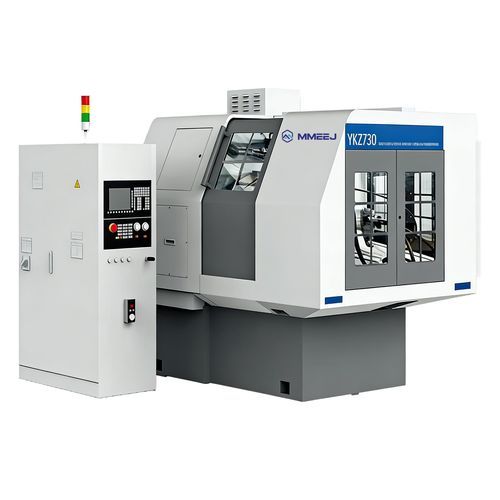

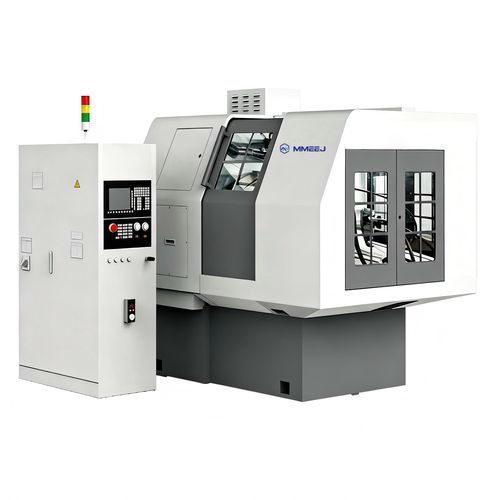

Máquina de corte de engrenagens CNC YK27 series

horizontalpara engrenagem cônica

Visão geral
A fresadora CNC de engrenagens cónicas retas de duplo cortador série YK27 (modelos YK2712 e YK2730) destina-se ao desbaste e ao acabamento de engrenagens cónicas retas com perfil de dente em forma de tambor. Desenvolvida com base em vasta experiência no fabrico de máquinas para engrenagens cónicas, a série proporciona elevada eficiência de processamento e baixo ruído, atingindo a precisão de usinagem GB 6. Adequada a componentes de caixas de velocidades e redutores, engrenagens de transmissão de precisão e engrenagens de semi-eixo traseiro para automóveis de gama alta. Indicada para produção unitária, pequenas séries e produção em massa.

Aplicações

• Usinagem de caixas de velocidades e redutores
• Produção de engrenagens de transmissão de precisão com acionamento por engrenagens cónicas retas
• Engrenagens de semi-eixo traseiro para automóveis de alta gama
• Peça unitária, pequenas séries e produção em massa

Vantagens

• Elevada eficiência de processamento (aprox. 3–5× uma plaina de engrenagens de especificações semelhantes)
• Baixo nível de ruído operacional
• Atinge o nível de precisão de usinagem GB 6
• Adequada para desbaste e acabamento de perfis de dente em forma de tambor

Dados técnicos

• Modelos: YK2712, YK2730
• Módulo máx.: 2,5 mm (YK2712); 8 mm (YK2730)
• Diâmetro da peça máx.: 120 mm (YK2712); 300 mm (YK2730)
• Relação máx.: 10:1 (ambos os modelos)
• Largura de face máx.: 11 mm (YK2712); 40 mm (YK2730)
• Tamanho do cortador: 6" (152,4 mm) para YK2712; 10", 10,5" para YK2730
• Peso da máquina: 2000 kg (YK2712); 6000 kg (YK2730)
• Precisão de usinagem: nível GB 6

Características / Especificações técnicas

• Série: YK27
• Operações previstas: desbaste e acabamento de engrenagens cónicas retas com perfil de dente em forma de tambor
• Volumes de produção adequados: peça unitária, pequenas séries, produção em massa
• Setores recomendados: caixas de velocidades, redutores, componentes de transmissão automóvel
