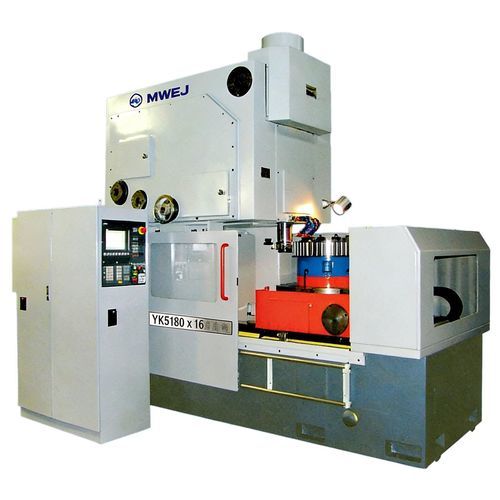

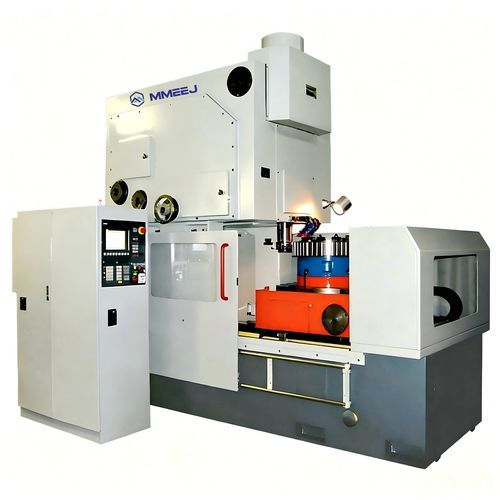

Entalhadeira de engrenagens CNC YK series

vertical

Visão geral do produto O shaper de engrenagens é uma ferramenta de maquinação de engrenagens comummente utilizada; adequado para maquinar engrenagens de dentes retos com engrenagens externas e internas, especialmente engrenagens internas, particularmente aquelas difíceis de maquinar numa máquina de fresar; capaz de maquinar conjuntos de engrenagens múltiplas compostas por engrenagens múltiplas; e pode maquinar engrenagens de dentes retos helicoidais com engrenagens internas e externas utilizando fresas especializadas de shaper helicoidal e guias helicoidais.

• Adequado para ambientes de produção de alto volume nas indústrias automotiva, de motocicletas, de máquinas-ferramenta e de fabricação de engrenagens.
• Os shapers de engrenagens desempenham um papel vital na fabricação de máquinas e nas indústrias de fabricação automotiva devido à sua alta precisão e versatilidade.
• Com os avanços tecnológicos, os shapers de engrenagens melhoraram significativamente em precisão e eficiência, atendendo aos rigorosos requisitos da fabricação moderna para usinagem de engrenagens.
• Nossa empresa pode combinar máquinas adequadas de acordo com os desenhos do cliente.

Tabela técnica Item | Unidade | YKS5122-3 | YKS5132-3 | YK5140CNC | YK5150-3 | YK5180A-3 | YK51125A-3 Número de eixos controlados | | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 Diâmetro máximo da peça (engrenagem externa) | mm | φ220 | φ320 | φ400 | φ500 | φ800 | φ1250 Diâmetro máx. de maquinação (engrenagem interna) | mm | φ140+d(fresa) | φ240+d (fresa) | φ260+d(fresa) | φ600 | φ1100 | φ1650 Módulo máximo de maquinagem | mm | 6 | 8 | 10 | 10 | 12 | 16 Largura máx. do dente de maquinação | mm | 70 | 110 | 110 | 200 | 280 | 300 Comprimento máximo do curso da fresa com engrenagens | mm | 80 | 120 | 120 | 220 | 300 | 320 Taxa de curso do eixo da fresa de engrenagem | str/min | 100~1500 | 100~1250 | 100~1000 | 30~600 | 30~200 | 15~150 Velocidade de avanço circular da mesa de trabalho | mm/str | 0~2 | 0~2 | 0~2 | 0~2 | 0~2 | 00-2 Velocidade de avanço radial da coluna | mm/min | 0~1000 | 0~1000 | 0~2500 | 0~1500 | 0-1000 | 0~1000 Curso de avanço radial da coluna (eixo X) | mm | 330 | 420 | 420 | 610 | 720 | 950 Movimento para trás da fresa de engrenagens | mm | ≥0.35 | ≥0.5 | ≥0.5 | ≥0.5 | ≥0.5 | ≥0.5 | ≥0.5 Diâmetro do moente para montagem da fresa do shaper de engrenagens | mm | φ31.743 | φ31.743 | φ31.75 | φ31.743 | φ44.443 | φ88.9 Diâmetro do eixo da ferramenta | mm | φ85 | φ85 | φ100 | φ100 | φ100 | φ130 Diâmetro da mesa de trabalho | mm | φ340 | φ420 | φ520 | φ620 | φ920 | φ1250 Diâmetro do furo central da mesa de trabalho | mm | φ100 | φ120 | φ150 | φ140 | φ350 | φ500 Velocidade máxima da mesa de trabalho (eixo C) | r/min | 7,8 | 3,5 | 4,5 | 4,4 | 23 | 2,4 Ângulo de inclinação da mesa de trabalho | graus | 0~±12 | 0~±12 | 0~±12 | 0~±12 | 0-720 | 0-950 Distância do eixo da fresa com engrenagem ao centro da mesa de trabalho | mm | -70~260 | -120~300 | -130~290 | -190~420 | 530～880 | 515-885 Distância da extremidade de montagem da fresa com engrenagem à superfície da mesa de trabalho | mm | 190~300 | 160~320 | 355~500 | 280~550 | 6000 | 10000 Motor principal | kW | 7,5 | 7,5 | 11 | 11 | 15 | 22 Dimensões totais C×L×A | mm | 2780X4250X2890 | 3020X3620X3170 | 2838X1780X2926 | 3360X4920X3360 | 5090X3550X3620 | 5104X3900X3660 Peso | kg | 8000 | 10500 | 11500 | 12000 | 17000 | 21000 caraterísticas / especificações técnicas

• Modelos: YKS5122-3, YKS5132-3, YK5140CNC, YK5150-3, YK5180A-3, YK51125A-3
• Número de eixos controlados: 3 (todos os modelos)
• Diâmetro máximo da engrenagem externa (mm) por modelo: YKS5122-3 φ220; YKS5132-3 φ320; YK5140CNC φ400; YK5150-3 φ500; YK5180A-3 φ800; YK51125A-3 φ1250
• Diâmetro máximo de maquinação de engrenagens internas (mm) por modelo: φ140+d (YKS5122-3); φ240+d (YKS5132-3); φ260+d (YK5140CNC); φ600 (YK5150-3); φ1100 (YK5180A-3); φ1650 (YK51125A-3)
• Módulo máximo de usinagem (mm): 6 / 8 / 10 / 10 / 12 / 16 (modelos respetivamente)
• Largura máxima do dente de usinagem (mm): 70 / 110 / 110 / 200 / 280 / 300 (modelos respetivamente)
• Comprimento máximo do curso da fresa (mm): 80 / 120 / 120 / 220 / 300 / 320 (modelos respetivamente)
• Taxa de curso do fuso (str/min): 100~1500 / 100~1250 / 100~1000 / 30~600 / 30~200 / 15~150
• Taxa de avanço circular da mesa de trabalho: 0~2 mm/str (todos os modelos)
• Velocidade de avanço radial da coluna: até 1000 / 1000 / 2500 / 1500 / 1000 / 1000 mm/min (modelos respetivamente)
• Trajeto de avanço radial (eixo X) (mm): 330 / 420 / 420 / 610 / 720 / 950
• Retrocesso da fresa (mm): ≥0,35 / ≥0,5 (a maioria dos modelos ≥0,5)
• Diâmetro do moente para montagem da fresa (mm): φ31,743 / φ31,743 / φ31,75 / φ31,743 / φ44,443 / φ88.9
• Diâmetro do fuso da ferramenta (mm): φ85 / φ85 / φ100 / φ100 / φ100 / φ130
• Diâmetro da mesa de trabalho (mm): φ340 / φ420 / φ520 / φ620 / φ920 / φ1250
• Diâmetro do furo central da mesa de trabalho (mm): φ100 / φ120 / φ150 / φ140 / φ350 / φ500
• Velocidade máxima da mesa de trabalho (eixo C) (r/min): 7.8 / 3,5 / 4,5 / 4,4 / 23 / 2,4
• Ângulo de inclinação da mesa de trabalho (deg): tipicamente 0~±12 (modelos variam)
• Distâncias e faixas de montagem: Eixo do cortador até o centro da mesa de trabalho e extremidade de montagem do cortador até a superfície da mesa de trabalho variam de acordo com o modelo (ver tabela técnica)
• Motor principal (kW): 7.5 / 7,5 / 11 / 11 / 15 / 22 (modelos respetivamente)
• Dimensões totais L×W×H (mm) e pesos (kg) fornecidos por modelo na tabela técnica
