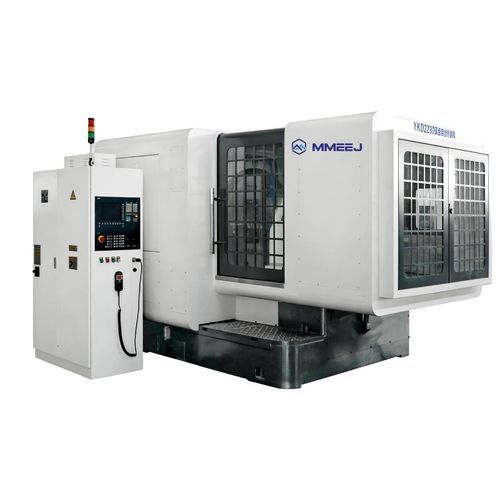

Máquina de corte de engrenagens CNC YK22 series

horizontalpara engrenagem cônica

Visão geral
A série YK22 de fresadoras de engrenagens é concebida para o processamento de engrenagens cónicas e cónicas helicoidais em diversos setores industriais. Abrange uma ampla gama de módulos e diâmetros de peça, adequada à produção automóvel, aeroespacial, novas energias, maquinaria de precisão e outras aplicações industriais.

Sistema de controlo e precisão
Equipada de série com o sistema CNC SIEMENS 828D. Sistemas FANUC e nacionais estão disponíveis como opção. As peças usinadas podem atingir precisão até o grau GB 6–7.

Modelos e funcionalidades

• Modelo YKH: máquina CNC de 4 eixos que permite programar hobagem, divisão de engrenagens, avanço axial e velocidade da ferramenta para otimizar o processamento de engrenagens cónicas de pequeno módulo.
• Modelo YK: fresadora CNC de 3 eixos para engrenagens cónicas helicoidais com estrutura tipo berço, proporcionando elevada rigidez estrutural e de transmissão, assegurando precisão estável e longa vida útil.

Equipamento padrão
Inclui proteções completas, transporte automático de cavacos e um quadro elétrico selado e independente.

Tabela de desempenho
Item | Unidade | YKH2212 | YK2212B | YK2232 | YKT2250 | YKD2280 | YK22160
Módulo máx. | mm | 2.5 | 3 | 6 | 10 | 15 | 30
Diâmetro máx. peça | mm | 125 | 125 | 320 | 500 | 800 | 1610
Relação máx. | | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 | 10:1
Largura de face máx. | mm | 20 | 20 | 40 | 70 | 100 | 240
Número de dentes | | 5–100 | 5–100 | 5–100 | 5–100 | 4–100 | 4–100
Tamanho da fresa | inch | 0.5, 1, 1.5, 2, 3.5 | 0.5, 1, 1.5, 2, 3.5 | 6, 7.5, 9 | 6, 9, 12 | 6, 9, 12, 18 | 18–40
Peso da máquina | kg | 2300 | 2600 | 6000 | 6500 | 12500 | 95000

Especificações técnicas

• Série: YK22 Series
• Controlo: sistema CNC SIEMENS 828D (FANUC e sistemas nacionais opcionais)
• Precisão da peça: até grau GB 6–7
• Modelo YKH: 4 eixos CNC, hobagem programável, divisão de engrenagens, avanço e velocidade da ferramenta
• Modelo YK: fresagem de engrenagens cónicas helicoidais 3 eixos, estrutura tipo berço para elevada rigidez
• Equipamento padrão: proteção completa, removedor automático de cavacos, quadro elétrico selado e independente
• Aplicações: ferramentas elétricas, automóveis, maquinaria de engenharia, aeronaves, navios, novas energias, aparelhos domésticos inteligentes, máquinas-ferramenta de precisão
