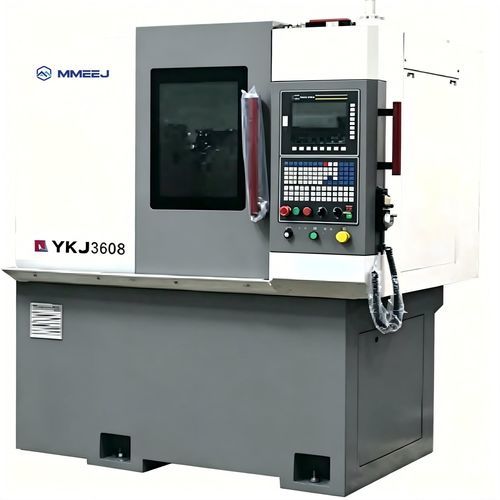

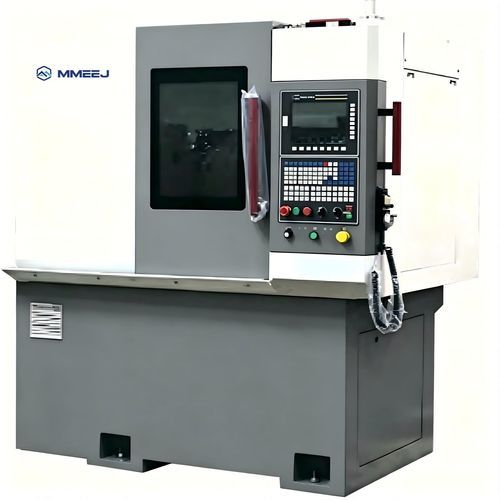

Máquina de fresamento de engrenagens CNC YK series

horizontal

Visão geral
As máquinas de hobbing de engrenagens horizontais oferecem fixação horizontal para o usinamento eficiente de engrenagens em eixo. A linha cobre desde máquinas convencionais até equipamentos CNC de alta gama, formando uma série completa adequada para produção e oficina.

Capacidades
Módulo de usinagem: 0,1–6 mm (dependendo do modelo). Diâmetro de usinagem: 10–100 mm. Sistemas de controlo e número de eixos configuráveis. Dispositivos de fixação e hobs fornecidos conforme as peças.

Observações
Estas máquinas horizontais de hobbing destinam-se a processar engrenagens de eixo, eixos estriados e componentes dentados externos similares.

Tabela técnica (modelos e especificações)
Models: YKJ3608 | YKJ3608/1 | YK 3608 | YK 3608/1 | YK 3608/2
Diâmetro máximo de trabalho (mm): φ80 | φ80 | φ80 | φ80 | φ80
Módulo máximo de trabalho (mm): 1.5 | 1.5 | 2 | 1.5 | 1.5
RPM fuso peça (r/min): 500 | 500 | 500 | 500 | 500
RPM fuso hob (r/min): 2500 | 2500 | 2000 | 2000 | 3000
Comprimento de deslocamento do hob (mm): 60 | 60 | 60 | 60 | 60
Curso do deslize Z (mm): 200 | 200 | 150 | 150 | 150
Ângulo de oscilação cabeça hob (graus): ±45 | -40~+65 | ±40 | -40~+65 | -40～+65
Número mínimo de dentes (peça): 3 | 3 | 3 | 3 | 3
Máx. Ø×compr. hob (mm): φ63×60 | φ63×60 | φ63×60 | 63×60 | φ63×60
Potência total (kVA): 8 | 8 | 10 | 10 | 10
Dimensões gerais (C/L/A) (mm): 1650×1600×1900 | 1650×1600×1900 | 1950×1285×2100 | 1950×1285×1980 | 1950×1285×1980
Peso da máquina (t): ≈3 | ≈3 | ≈3 | ≈3 | ≈3

Características / Especificações técnicas

• Modelos disponíveis: YKJ3608, YKJ3608/1, YK 3608, YK 3608/1, YK 3608/2
• Diâmetro máximo de trabalho: φ80 mm
• Módulo máximo de trabalho: até 2 mm (dependendo do modelo)
• Velocidade do fuso peça: 500 r/min
• Velocidade do fuso hob: 2000–3000 r/min dependendo do modelo
• Comprimento de deslocamento do hob: 60 mm
• Curso do deslize Z: 150–200 mm dependendo do modelo
• Ângulo de oscilação cabeça hob: varia de ±45 a -40~+65 dependendo do modelo
• Número mínimo de dentes: 3
• Máx. Ø×compr. hob: φ63×60 mm (típico)
• Potência total: 8–10 kVA dependendo do modelo
• Dimensões e peso variam conforme o modelo (dimensões aprox. de 1650×1600×1900 mm a 1950×1285×2100 mm; peso ≈3 t)
