Entalhadeira de engrenagens CNC YK23 series
horizontal

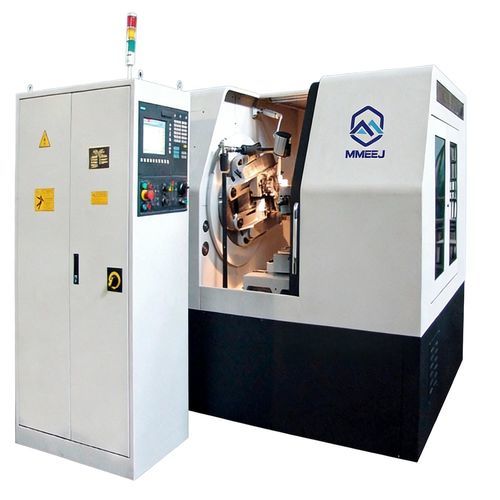

Entalhadeira de engrenagens CNC - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal
Entalhadeira de engrenagens CNC - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal
Entalhadeira de engrenagens CNC - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal - imagem - 2
Entalhadeira de engrenagens CNC - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal - imagem - 3
Guardar nos favoritos
Comparar
Mais informações no site da Meijin Machinery Equipment (Dalian) Co., Ltd.

Características

Tipo de acionamento
CNC
Especificações
horizontal

Descrição

Visão geral
  • A máquina de aplainamento CNC para engrenagens cônicas retas Série YK23 (modelos YK2312 e YKM2350) foi concebida para o usinamento de engrenagens cônicas retas de alta precisão. Desenvolvida com base na experiência do fabricante em máquinas‑ferramenta para engrenagens retas e helicoidais, destina‑se a aplicações como instrumentos de precisão e medidores.
  • Adequada para produção em lote e pequenos lotes, a máquina é de operação simples, desempenho estável e atinge precisão de corte no nível GB6. Os clientes podem fornecer desenhos para o ajuste da máquina. As imagens na página mostram exemplos de peças usináveis.


Dados técnicos
  • Modelos: YK2312 | YKM2350
  • 1. Dimensões da peça: Módulo máx.: 2,5 mm (YK2312) | 10 mm (YKM2350); Comprimento máx. do elemento de passo: 60 mm | 250 mm; Diâmetro máx. do passo (Relação 10:1): 120 mm | 500 mm; Ângulo da raiz (Máx/Mín): 90°/4° | 80°/8°; Relação extrema (AL ângulo do eixo 90°): 10:1 | 10:1; Profundidade máx. do dente: 5,5 mm | 20 mm; Largura máx. de face: 20 mm | 85 mm; Número de dentes: 5–150 | 10–200.
  • 2. Fuso da peça: Diâmetro do orifício cônico na extremidade maior: φ31.267 | φ100; Conicidade: Morse NO.4 | 1:20; Comprimento do cone: 80 mm | 160 mm; Diâmetro do furo passante: φ20 H11 | φ78; Distância da face do fuso ao centro da máquina: 30–190 mm | 70–380 mm.
  • 3. Cabeçote de corte: Ângulo de ajuste: 360° | 120°; Rolamento máximo do berço: 80° | 60°; Ângulo máximo de posicionamento do porta‑ferramenta: 8° | 8°; Curso máximo do cortador: 28 mm | 95 mm; Sobrecurso do cortador (ponta interna/externa): 3 mm/5 mm | 3 mm/5 mm.
  • 4. Cortador: Tipo: Cortador GR83-601 para engrenagens cônicas retas; Especificação do cortador: I | III; Golpes do cortador por minuto: 250–700 | 98–500.
  • 5. Tensão: 380 V. 6. Peso da máquina: 1,8 t | 8 t. 7. Dimensões totais (C×L×A): 1700×1650×1700 mm | 2400×1800×1800 mm.


Características / especificações técnicas
  • Série: YK23 Series
  • Modelos disponíveis: YK2312 e YKM2350
  • Aplicação: Usinagem de engrenagens cônicas retas de alta precisão para setores como instrumentos de precisão e medidores
  • Precisão de corte: Nível GB6
  • Módulo máx.: 2,5 mm (YK2312), 10 mm (YKM2350)
  • Diâmetro máx. do passo (relação 10:1): 120 mm (YK2312), 500 mm (YKM2350)
  • Intervalo do número de dentes: 5–150 (YK2312), 10–200 (YKM2350)
  • Golpes do cortador por minuto: 250–700 (YK2312), 98–500 (YKM2350)
  • Tensão: 380 V
  • Peso da máquina: 1,8 t (YK2312), 8 t (YKM2350)
  • Dimensões totais (C×L×A): 1700×1650×1700 mm (YK2312), 2400×1800×1800 mm (YKM2350)
