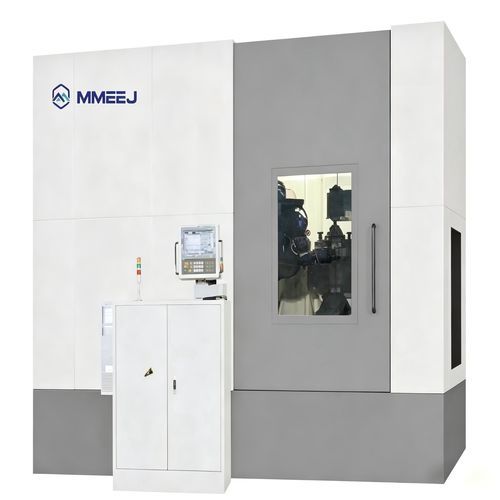

Máquina de fresamento de engrenagens CNC YK31 series

verticalpara peças de grande diâmetro

Visão geral
Máquinas verticais de fresagem de engrenagens (hobbing) são centros de usinagem CNC que utilizam fresas hob e o método gerador para produzir engrenagens cilíndricas, helicoidais, de parafuso e sincronizadoras. A disposição coluna vertical + mesa giratória proporciona elevada rigidez, baixa vibração e facilidade de carga para peças de grande diâmetro e peso, adequadas para produção em série e usinagem de precisão na indústria de engrenagens.

Principais características

• Estrutura estável: coluna vertical e mesa giratória para alta rigidez e redução de vibrações, adequada para engrenagens de grande diâmetro e grande módulo.
• Alta precisão de usinagem: compatível com engrenagens dentadas, helicoidais, de parafuso e sincronizadoras com perfil de dente e precisão de passo estáveis para aplicações de média a alta gama.
• Capacidade para peças grandes: mesas de alta carga e fixação robusta para engrenagens de disco, cubo e grande diâmetro; carga/descarga conveniente.
• Alto grau de automação: sistema CNC com indexação automática, alimentação automática e linkagem multi-eixos para consistência e eficiência de produção.
• Amplitude de aplicação: redutores, máquinas de construção, energia eólica, componentes de máquinas-ferramenta e outros setores que dependem de engrenagens.

Tabela técnica
Item | UNIDADE | YK31125-6 | YK31160-6 | YK31200-6 | YK31315-6 | YK31400-6 | YK31500-6 | YK31630-6
Número de eixos controlados | | 6 | 6 | 6 | 6 | 6 | 6 | 6
Diâmetro máximo da peça | mm | φ1250 | φ1600 | φ2000 | φ3150 | φ4000 | φ5000 | φ6300
Módulo máximo | mm | 28 | 32 | 36 | 32 | 36 | 36 | 42
Largura máxima de usinagem | mm | 1000 | 1000 | 1000 | 1000 | 1800 | 1800 | 1800
Diâmetro do hob (máx) | mm | φ350/405 | 460/700 | 460/700 | φ350/405 | φ450/700 | φ450/550 | φ450/550
Potência do motor principal | kW | 36 | 51 | 78 | 35 | 115 | 115 | 115
Diâmetro da mesa | mm | φ1250 | φ1500 | φ1890 | φ2640 | φ3400 | φ3750 | φ3750
Peso | kg | 38000 | 53000 | 55000 | 55000 | 110000 | 115000 | 118000

Especificações técnicas

• Modelos: YK31125-6, YK31160-6, YK31200-6, YK31315-6, YK31400-6, YK31500-6, YK31630-6.
• Eixos controlados: 6 para todos os modelos.
• Intervalo de diâmetro da peça: até φ6300 dependendo do modelo.
• Módulo máximo: até 42 mm dependendo do modelo.
• Deslocamento axial do fuso: 340–600 mm dependendo do modelo; velocidades de avanço Radial 1–2000 m/min, Tangencial 1–3000 m/min, Axial 0–1000 m/min.
• Motor principal: 35–115 kW dependendo do modelo; diâmetros de mesa φ1250–φ3750.
