Máquina de fresamento de engrenagens CNC YK series

verticalpara peças de grande diâmetro

Visão geral

• As máquinas de fresagem de engrenagens verticais são equipamentos de usinagem de engrenagens CNC que usam placas para processar engrenagens usando o método de geração. Com um layout vertical como sua estrutura central, ele combina alta rigidez, alta precisão e alta eficiência. É usado principalmente para a usinagem em lote e precisão de várias engrenagens cilíndricas e engrenagens helicoidais, e é uma peça central do equipamento na indústria de fabricação de engrenagens.

Caraterísticas principais

• Estrutura estável: Adotando um layout de coluna vertical + mesa de trabalho, proporcionando alta rigidez e baixa vibração, adequado para usinagem de engrenagens de grande diâmetro e grande módulo.
• Alta precisão de usinagem: Capaz de usinar engrenagens de dentes retos, engrenagens helicoidais, engrenagens sem-fim e engrenagens síncronas com perfil de dente estável e precisão de direção adequada para engrenagens de médio a alto padrão.
• Adequado para peças grandes: Mesa de trabalho com alta capacidade de carga para engrenagens de grande diâmetro, disco e cubo; oferece fixação estável e carregamento / descarregamento conveniente.
• Alto grau de automação: Equipado com sistema CNC para realizar a indexação de engrenagens, alimentação automática e ligação multi-eixo para alta eficiência de usinagem e boa consistência.
• Ampla gama de aplicações: Pode usinar uma ampla gama de módulos; usado na fabricação de engrenagens para redutores, máquinas de construção, energia eólica, máquinas-ferramentas, etc.

Tabela de dados técnicos Item | UNIDADE | YK3132-3 | YKG3136CNC | Yk3140 | YK3150-6 | YK3180CNC6 Número de eixos controlados | | 3 | 6 | 3 | 6 | 6 Diâmetro máximo da peça | mm | φ320 | φ360 | φ400 | φ500 | φ800 Módulo máximo da peça | mm | 8 | 10 | 10 | 12 | 18 Largura máxima de processamento | mm | 250 | 450 | 400 | 450 | 600 Diâmetro máximo do comprimento da placa | mm | φ160/200 | Φ170/210 | Φ170/220 | φ200/240 | φ230/260 Movimento axial máximo do fuso da ferramenta | mm | 130 | 190 | 190 | 200 | 220 Distância entre o centro da placa e o centro da mesa | mm | 30~280 | 40~310 | 40~320 | 35~385 | 60~560 Distância do centro da placa à superfície da mesa | mm | 260~560 | 180~680 | 163~613 | 190~690 | 380~1030 Distância da face da extremidade do suporte exterior à superfície da mesa | mm | 400~750 | 370~920 | 490~1045 | 380~930 | 500~1200 Diâmetro da superfície da mesa | mm | φ370 | φ360 | φ420 | φ520 | φ750 Abertura da mesa | mm | φ80 | φ75 | φ120 | φ140 | φ200 Ângulo de rotação da torreta (eixo A) | deg | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° Velocidade do mandril da mesa (eixo B) | rpm | 79-420 | 60~600 | 40~375 | 30-600 | 60~600 Velocidade máxima da mesa (eixo C) | rpm | 24 | 100 | 30 | 20 | 15 Velocidade de avanço radial (eixo X) | m/min | 0~1000 | 1~2000 | 2~1000 | 2~1000 | 1~2000 Velocidade de avanço tangencial (eixo Y) | m/min | 0~1000 | 1~2000 | 1000 | 3000 | 1-2000 Velocidade de avanço axial (eixo Z) | m/min | 0~1000 | 1~1000 | 0~1000 | 0~1000 | 0~1000 | 0~1000 Motor principal | kW | 7,5 | 15 | 11 | 17 | 28 Peso | kg | 6250 | 14000 | 13500 | 17000 | 23000 Caraterísticas / especificações técnicas

• YK3132-3: Eixos controlados 3; Diâmetro máx. da peça φ320 mm; Módulo máx. 8 mm; Largura máx. de processamento 250 mm; Diâmetro da placa φ160/200 mm; Movimento axial do fuso da ferramenta 130 mm; Distância centro da placa ao centro da mesa 30~280 mm; Centro da placa à superfície da mesa 260~560 mm; Face final do suporte exterior à superfície da mesa 400~750 mm; Diâmetro da superfície da mesa φ370 mm; Abertura da mesa φ80 mm; Eixo A ±45°; Velocidade do eixo B 79-420 rpm; Velocidade máxima do eixo C 24 rpm; Velocidades de avanço X 0~1000 m/min, Y 0~1000 m/min, Z 0~1000 m/min; Motor principal 7.5 kW; Peso 6250 kg.
• YKG3136CNC: Eixos controlados 6; Diâmetro máx. da peça φ360 mm; Módulo máx. 10 mm; Largura máx. de processamento 450 mm; Diâmetro da placa Φ170/210 mm; Movimento axial do fuso da ferramenta 190 mm; Distância centro da placa-mesa 40~310 mm; Centro da placa à superfície da mesa 180~680 mm; Face final do suporte externo para a superfície da mesa 370~920 mm; Diâmetro da superfície da mesa φ360 mm; Abertura da mesa φ75 mm; Eixo A ±45°; Velocidade do eixo B 60~600 rpm; Velocidade máxima do eixo C 100 rpm; Velocidades de alimentação X 1~2000 m/min, Y 1~2000 m/min, Z 1~1000 m/min; Motor principal 15 kW; Peso 14000 kg.
• Yk3140: Eixos controlados 3; Diâmetro máximo da peça φ400 mm; Módulo máximo 10 mm; Largura máxima de processamento 400 mm; Diâmetro da placa Φ170/220 mm; Movimento axial do fuso da ferramenta 190 mm; Distância centro da placa - centro da mesa 40~320 mm; Centro da placa à superfície da mesa 163~613 mm; Face final do suporte externo para a superfície da mesa 490~1045 mm; Diâmetro da superfície da mesa φ420 mm; Abertura da mesa φ120 mm; Eixo A ±45°; Velocidade do eixo B 40~375 rpm; Velocidade máxima do eixo C 30 rpm; Velocidades de alimentação X 2~1000 m/min, Y 1000 m/min, Z 0~1000 m/min; Motor principal 11 kW; Peso 13500 kg.
• YK3150-6: Eixos controlados 6; Diâmetro máximo da peça φ500 mm; Módulo máximo 12 mm; Largura máxima de processamento 450 mm; Diâmetro da placa φ200/240 mm; Movimento axial do fuso da ferramenta 200 mm; Distância centro da placa-mesa 35~385 mm; Centro da placa à superfície da mesa 190~690 mm; Face final do suporte externo para a superfície da mesa 380~930 mm; Diâmetro da superfície da mesa φ520 mm; Abertura da mesa φ140 mm; Eixo A ±45°; Velocidade do eixo B 30-600 rpm; Velocidade máxima do eixo C 20 rpm; Velocidades de alimentação X 2~1000 m/min, Y 3000 m/min, Z 0~1000 m/min; Motor principal 17 kW; Peso 17000 kg.

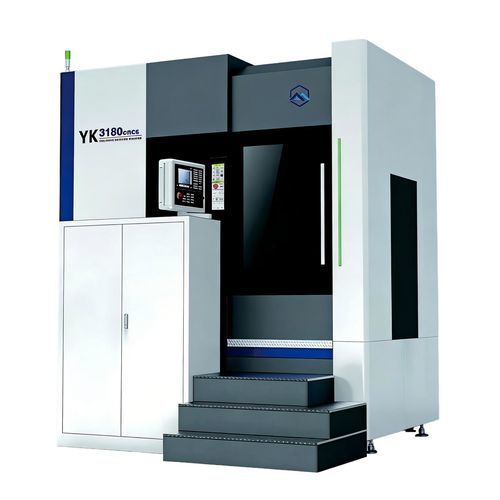

• YK3180CNC6: Eixos controlados 6; Diâmetro máximo da peça φ800 mm; Módulo máximo 18 mm; Largura máxima de processamento 600 mm; Diâmetro da placa φ230/260 mm; Movimento axial do fuso da ferramenta 220 mm; Distância centro da placa ao centro da mesa 60~560 mm; Centro da placa à superfície da mesa 380~1030 mm; Face final do suporte externo para a superfície da mesa 500~1200 mm; Diâmetro da superfície da mesa φ750 mm; Abertura da mesa φ200 mm; Eixo A ±45°; Velocidade do eixo B 60~600 rpm; Velocidade máxima do eixo C 15 rpm; Velocidades de alimentação X 1~2000 m/min, Y 1-2000 m/min, Z 0~1000 m/min; Motor principal 28 kW; Peso 23000 kg.
