Acoplamento flexível Servoflex SFC SA2 C series

para motorpara máquinaspara servomotor

Visão geral do produto

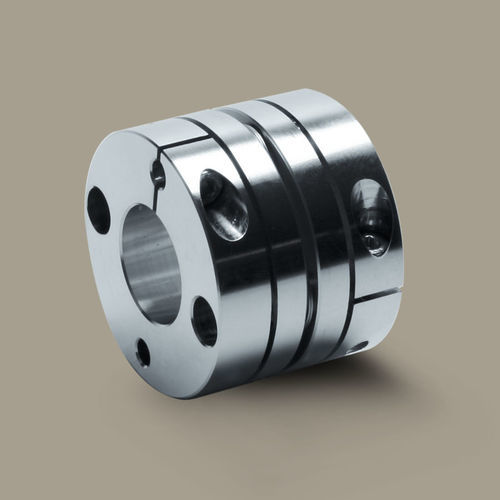

O acoplamento Single Flex Servoflex SFC SA2 C (versão para sala limpa) da Miki Pulley é limpo, montado (ISO classe 6) e embalado para uso em salas limpas. Combina rigidez torsional muito elevada com capacidade de compensação para desalinhamentos axiais, angulares e paralelos, oferecendo inércia ultra-baixa devido à construção em liga de alumínio de alta resistência.

Principais características

• Cubos fabricados em liga de alumínio de alta resistência
• Tratamento de superfície compatível com sala limpa (ISO classe 6)
• Inércia ultra-baixa
• Alta rigidez torsional
• Exemplo de faixa de torque nominal: 5 a 100 Nm (varia conforme o modelo)

Dados técnicos (Servoflex SFC SA2 sala limpa)
Modelo | Tipo | Torque nominal (Nm) | Desalinhamento paralelo (mm) | Desalinhamento angular (°) | Desalinhamento axial (mm) | Máx. rpm (min-1) | Rigidez torsional (Nm/rad) | Rigidez axial (N/mm) | Inércia (kg·m2) | Massa (kg)
SFC-030SA2 | B | 5 | 0.02 | 1 | ±0.2 | 10000 | 8000 | 64 | 6.11×10^-6 | 0.04
SFC-035SA2 | C | 10 | 0.02 | 1 | ±0.25 | 10000 | 18000 | 112 | 18.50×10^-6 | 0.083
SFC-040SA2 | B | 12 | 0.02 | 1 | ±0.3 | 10000 | 20000 | 80 | 22.59×10^-6 | 0.085
SFC-050SA2 | B | 25 | 0.02 | 1 | ±0.4 | 10000 | 32000 | 48 | 76.71×10^-6 | 0.178
SFC-055SA2 | C | 40 | 0.02 | 1 | ±0.42 | 10000 | 50000 | 43 | 188.7×10^-6 | 0.315
SFC-060SA2 | B | 60 | 0.02 | 1 | ±0.45 | 10000 | 70000 | 76.4 | 206.3×10^-6 | 0.328
SFC-080SA2 | C | 100 | 0.02 | 1 | ±0.55 | 10000 | 140000 | 128 | 716.3×10^-6 | 0.72

Dimensões (unidade: mm)
Modelo | Typ | d1 Min. | d1 Max. | d2 Min. | d2 Max. | D | N | L | LF | S | A1 | A2 | C | K | M | Nm Low dust | Nm Fluorine
SFC-030SA2 | B | 5 | 10 | 5 | 10 | 16 | 34 | 21.6 | 27.3 | 12.4 | 2.5 | 8 | 12.5 | 3.75 | 14.5 | 1-M3 | 1.5 | 3.2
SFC-035SA2 | C | 6 | 16 | 6 | 16 | 19 | 39 | - | 34 | 15.5 | 3 | - | 14 | 4.5 | 17 | 1-M4 | 4 | 7.7
SFC-040SA2 | B | 8 | 14 | over 10 | 14 | 16 | 44 | - | 34 | 15.5 | 3 | 11 | 17 | 4.5 | 19.5 | 1-M4 | 4 | 7.7
SFC-050SA2 | B | 8 | 19 | over 19 | 19 | 30 | 56 | 38 | 43.4 | 20.5 | 2.4 | 14.5 | 22 | 6 | 26 | 1-M5 | 7 | 12
SFC-055SA2 | C | 10 | 30 | 10 | 30 | 30 | 63 | - | 50.6 | 24 | 2.6 | - | 23 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-060SA2 | B | 11 | 24 | 11 | 24 | 35 | 68 | 46 | 53.6 | 25.2 | 3.2 | 17.5 | 26.5 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-080SA2 | C | 18 | 35 | 18 | 35 | 40 | 82 | - | 68 | 30 | 8 | - | 28 | 9 | 38 | 1-M8 | 27 | 45

Aplicações / Indústrias
Recomendado para engenharia mecânica, aplicações com servomotores, máquinas-ferramenta e robótica onde se exige compatibilidade com sala limpa, elevada rigidez torsional e baixa inércia.

Especificações técnicas

• Brand: Miki Pulley
• Série / Modelo: Servoflex SFC SA2 C (versão sala limpa)
• Manuseio para sala limpa: limpo, montado e embalado para uso em sala limpa (ISO classe 6)
• Material dos cubos: liga de alumínio de alta resistência
• Capacidade de compensação: desalinhamentos axiais e angulares; valores de desalinhamento paralelo por modelo indicados acima
• Rigidez torsional: valores por modelo indicados acima (ex. de 8.000 a 140.000 Nm/rad consoante o modelo)
• Torque nominal por modelo: detalhes por modelo acima (ex.: 5 Nm até 100 Nm)
• Velocidade máx. (rpm): até 140.000 min-1 para alguns modelos (ver tabela)
• Inércia e massa: valores de inércia e massa fornecidos por modelo acima
