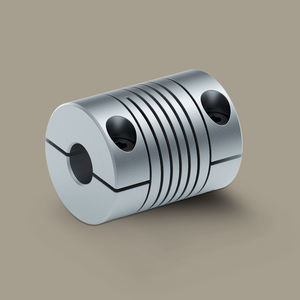

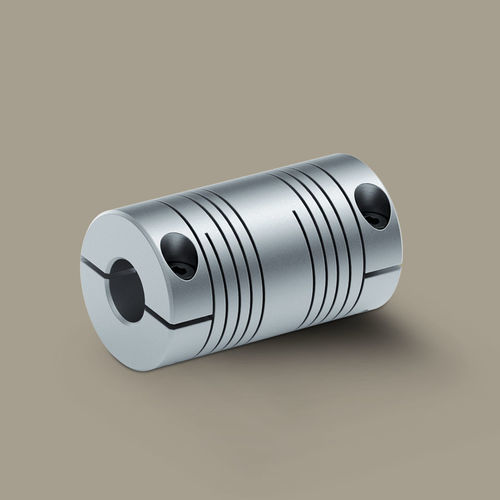

Acoplamento com espiral MHL series

em aço inoxidávelem alumíniocom clamp

Descrição do produto
O acoplamento helicoidal MHL foi projetado para torques mais elevados e dimensões de eixo maiores. A fixação por cubo de aperto assegura uma ligação por transmissão de torque sem folga. Proporciona elevada capacidade de compensação de desalinhamentos em formato compacto, sendo adequado para aplicações industriais exigentes.

Características

• Torque de curta duração: aprox. 3,2 a 23,5 Nm
• Alta capacidade de torque para aplicações de alta potência
• Grande compensação de desalinhamentos (especialmente deslocamento paralelo)
• Fixação por cubo de aperto para montagem segura e sem folga
• Funcionamento suave devido à rigidez de mola otimizada
• Sem desgaste e de baixa manutenção devido ao projeto monobloco
• Rotações até 3600 min^-1

Dados técnicos – Alumínio
Modelo | Torque máximo curto (Nm) | Torque máximo unilateral (Nm) | Torque máximo reversível (Nm) | Deslocamento paralelo (mm) | Deslocamento angular (°) | Deslocamento axial (mm) | Rigidez torcional máx. (Nm/rad) | Rigidez axial da mola máx. [N/mm] | Rpm máx. (min^-1) | Momento de inércia (kg·m^2) | Massa (kg)
MHL 100 | 3,2 | 1,6 | 0,8 | ±0,75 | 5 | ±0,25 | 25 | 44 | 3600 | 4,52×10^-6 | 0,054
MHL 125 | 6,4 | 3,2 | 1,6 | ±0,75 | 5 | ±0,25 | 50 | 29 | 3600 | 15,2×10^-6 | 0,113
MHL 150 | 12 | 6 | 3 | ±0,75 | 5 | ±0,25 | 91 | 34 | 3600 | 34,1×10^-6 | 0,18

Dados técnicos – Aço inox
Modelo | Torque máximo curto (Nm) | Torque máximo unilateral (Nm) | Torque máximo reversível (Nm) | Deslocamento paralelo (mm) | Deslocamento angular (°) | Deslocamento axial (mm) | Rigidez torcional máx. (Nm/rad) | Rigidez axial da mola máx. [N/mm] | Rpm máx. (min^-1) | Momento de inércia (kg·m^2) | Massa (kg)
MHL 100 | 6,8 | 3,4 | 1,7 | ±0,75 | 5 | ±0,25 | 70 | 56 | 3600 | 12,6×10^-6 | 0,15
MHL 125 | 14,2 | 7,1 | 3,6 | ±0,75 | 5 | ±0,25 | 130 | 64 | 3600 | 42,3×10^-6 | 0,315
MHL 150 | 23,5 | 11,8 | 5,9 | ±0,75 | 5 | ±0,25 | 190 | 78 | 3600 | 96,1×10^-6 | 0,507

Dimensões (unidade: mm)
Modelo | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S
MHL 100 | 6 | 10 | 25.4 | 44.5 | 9.4 | 3.8 | M3
MHL 125 | 8 | 15 | 31.8 | 60.2 | 13 | 5.6 | M4
MHL 150 | 10 | 16 | 38.1 | 66.5 | 16.8 | 5.6 | M4

Aplicações
Tecnologia de acionamentos servo; indústria de embalagens e alimentar; tecnologia médica

Características / Especificações técnicas

• Marca: Miki Pulley
• Família de modelos: MHL series
• Versões: alumínio e aço inox
• Fixação: cubo de aperto (torque-transmissão, sem folga)
• Velocidade máxima: 3600 min^-1
• Intervalo de torque de curta duração (dependendo do modelo): aprox. 3,2 Nm a 23,5 Nm
• Alta capacidade de compensação de desalinhamentos, especialmente para deslocamento paralelo
• Baixa manutenção e sem desgaste graças ao projeto monobloco
