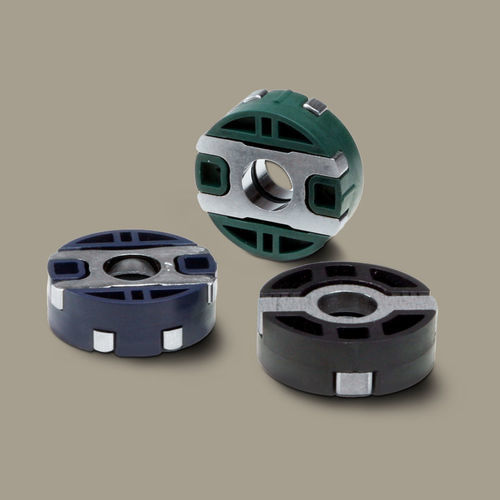

Acoplamento Oldham CPG

para eixo de transmissãopara servomotorpara encoder

Visão geral do produto
O acoplamento Oldham CPG é um acoplamento de deslize cruzado projetado para servomotores. Compensa o desalinhamento do eixo entre motor e encoder para manter posicionamento preciso baseado no encoder e transmissão de torque suave.

Principais características

• Torque nominal: 0,05 Nm
• Absorve desalinhamento paralelo: 0,1 mm
• Absorve desalinhamento angular: 0,1°
• Tolerância de desalinhamento axial: 0,3 mm
• Transmissão de torque sem folga, suave
• Isolamento térmico em relação ao motor
• Velocidade máxima: 3000 min^-1
• Temperatura de operação: 0–110 °C (dependente do modelo)
• Instalação fácil

Dados técnicos

• Modelo 1 — Torque nominal: 0,05 Nm; Desalinhamento paralelo: 0,1 mm; Desalinhamento angular: 0,1°; Axial: 0,3 mm; RPM máx.: 3000; Temp. operação: 0–110 °C
• Modelo 2 — Torque nominal: 0,05 Nm; Desalinhamento paralelo: 0,1 mm; Desalinhamento angular: 0,1°; Axial: 0,3 mm; RPM máx.: 3000; Temp. operação: 0–111 °C

Dimensões (mm)

• Modelo 1 — Diâmetro exterior: 30 mm; Diâmetro do eixo: 10 mm; Comprimento total: 10 mm
• Modelo 2 — Diâmetro exterior: 30 mm; Diâmetro do eixo: 10 mm; Comprimento total: 10 mm

Aplicações e compatibilidade

• Conexões servomotor‑encoder para sistemas de posicionamento de alta precisão
• Robótica, automação e máquinas CNC
• Equipamentos de embalagem e manuseio

Instalação e manutenção

• Montagem axial simples; compatível com eixos de 10 mm
• Manutenção mínima; recomenda-se verificação periódica do desalinhamento
• Adequado para aplicações que exigem isolamento elétrico/ térmico entre motor e encoder
