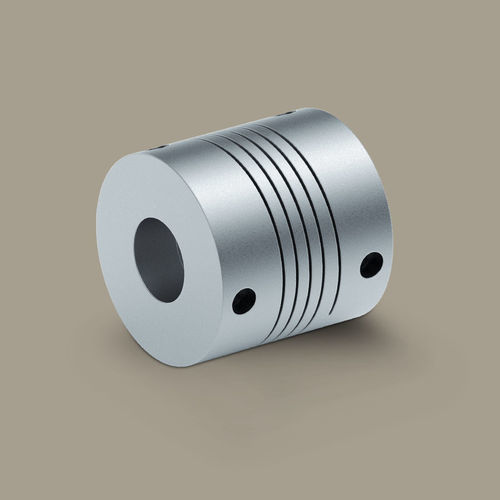

Acoplamento em aço inoxidável MHS series

em alumíniopara aparelhos médicospara servomotor

Descrição do produto
O acoplamento helicoidal MHS é um acoplamento de precisão compacto monobloco com ranhuras helicoidais que oferece elevada rigidez torsional e, simultaneamente, flexibilidade controlada para compensar desalinhamentos de eixo. Fixado por parafusos de aperto, permite instalação simples e operação fiável em aplicações dinâmicas de tecnologia de acionamento e engenharia mecânica.

Principais características

• Binário de curto prazo: aprox. 0,71 a 8,9 Nm (dependendo do modelo)
• Elevada rigidez torsional combinada com flexibilidade controlada
• Compensa desalinhamentos angulares, paralelos e axiais
• Alta concentricidade para aplicações de precisão
• Construção monobloco sem desgaste e de baixa manutenção
• Adequado a velocidades elevadas até 10.000 rpm
• Fixado por parafusos de aperto para montagem simples e segura

Materiais disponíveis

• Modelo em alumínio
• Modelo em aço inoxidável

Aplicações / Indústrias

• Tecnologia servo: alta dinâmica, precisão e fiabilidade para sistemas servo
• Embalagem & indústria alimentar: altas taxas de ciclo e fiabilidade do processo
• Tecnologia médica: sistemas de imagem, laboratório e cirúrgicos que exigem máxima precisão

Dados técnicos — Modelo alumínio (tabela)
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHS 015 | 0.71 | 0.36 | 0.18 | ±0.25 | 5 | ±0.25 | 11.2 | 169 | 44 | 10,000 | 0.23×10^-6 | 0.008
MHS 020 | 1.3 | 0.7 | 0.4 | ±0.25 | 5 | ±0.25 | 21.2 | 179 | 29 | 10,000 | 0.78×10^-6 | 0.015
MHS 025 | 2.9 | 1.5 | 0.8 | ±0.25 | 5 | ±0.25 | 38.2 | 236 | 34 | 10,000 | 2.31×10^-6 | 0.028
MHS 030 | 4.6 | 2.3 | 1.2 | ±0.25 | 5 | ±0.25 | 44.1 | 192 | 25 | 10,000 | 5.50×10^-6 | 0.047

Dados técnicos — Modelo aço inoxidável (tabela)
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHS 015 | 1.3 | 0.65 | 0.33 | ±0.25 | 5 | ±0.25 | 22.0 | 368 | 81 | 10,000 | 0.67×10^-6 | 0.023
MHS 020 | 2.5 | 1.3 | 0.7 | ±0.25 | 5 | ±0.25 | 44.1 | 418 | 58 | 10,000 | 2.13×10^-6 | 0.041
MHS 025 | 5.7 | 2.9 | 1.5 | ±0.25 | 5 | ±0.25 | 101 | 662 | 95 | 10,000 | 6.45×10^-6 | 0.078
MHS 030 | 8.9 | 4.5 | 2.3 | ±0.25 | 5 | ±0.25 | 119.4 | 538 | 71 | 10,000 | 16.2×10^-6 | 0.132

Dimensões (unid.: mm)
Model | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S
MHS 015 | 3.0 | 5.0 | 15.0 | 20.0 | 4.8 | 2.5 | M3
MHS 020 | 4.0 | 6.0 | 20.0 | 20.0 | 4.8 | 2.5 | M3
MHS 025 | 6.0 | 10.0 | 25.0 | 24.0 | 5.9 | 3.0 | M4
MHS 030 | 10.0 | 12.0 | 30.0 | 30.0 | 6.8 | 3.5 | M5

Características / Especificações técnicas

• Série de modelos: MHS (tamanhos disponíveis: 015, 020, 025, 030)
• Variantes de material: alumínio e aço inoxidável
• Faixa de binário (curto prazo): aprox. 0,71 Nm (alumínio menor) a 8,9 Nm (aço inoxidável maior)
• Compensa desalinhamentos angulares, paralelos e axiais (tip. ±0,25 mm paralelo, 5° angular)
• Construção monobloco com ranhuras helicoidais: alta concentricidade, sem desgaste e baixa manutenção
• Fixado por parafusos de aperto
• Velocidade máxima: até 10 000 min^-1
• Tabelas técnicas detalhadas (binário, rigidez, inércia, massa) para cada modelo e material estão fornecidas acima
