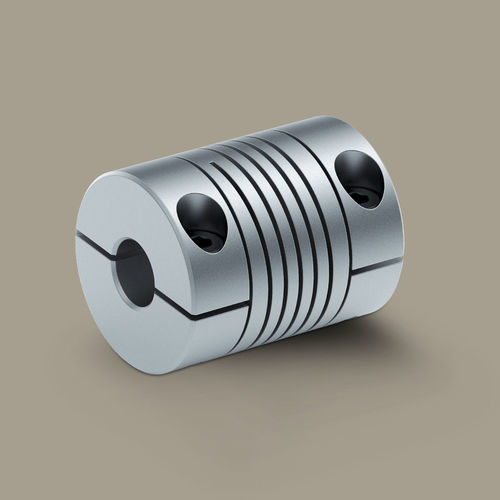

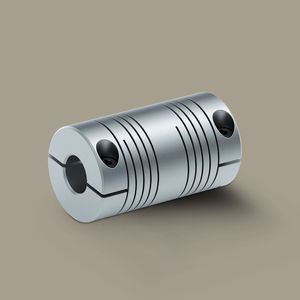

Acoplamento torcionalmente flexível MHC series

em aço inoxidávelem alumíniocom clamp

Descrição do produto
O acoplamento helicoidal MHC destaca-se pelo seu desenho alongado e maior flexibilidade, mantendo uma transmissão de binário estável. O cubo de aperto garante uma ligação por força, sem folga, entre eixos. É adequado para aplicações com necessidades aumentadas de compensação de desalinhamento e assegura movimentos precisos e com baixa vibração.

Principais características

• Binário de curta duração: aprox. 0,71 a 8,9 N·m
• Maior flexibilidade graças à geometria otimizada
• Compensação fiável de desalinhamentos de eixo (paralelo ±0,25 mm; angular até 5°; axial ±0,25 mm)
• Alta concentricidade para aplicações precisas
• Construção monobloco, sem desgaste e de baixa manutenção
• Altas velocidades até 10.000 rpm

Modelo Alumínio - Dados técnicos
Modelo | Binário máx. Curto prazo [N·m] | Binário máx. Unilateral [N·m] | Binário máx. Reversível [N·m] | Desalinhamento Paralelo (mm) | Desalinhamento Angular (°) | Desalinhamento Axial (mm) | Rigidez Torsional máx. [N·m/rad] | Rigidez mola radial máx. [N/mm] | Rigidez mola axial máx. [N/mm] | rpm máx. (min^-1) | Momento de inércia (kg·m^2) | Massa (kg)
MHC 015 | 0.71 | 0.36 | 0.18 | ±0.25 | 5 | ±0.25 | 11.2 | 169 | 44 | 10,000 | 0.26×10^-6 | 0.009
MHC 020 | 1.3 | 0.7 | 0.4 | ±0.25 | 5 | ±0.25 | 21.2 | 179 | 29 | 10,000 | 1.09×10^-6 | 0.021
MHC 025 | 2.9 | 1.5 | 0.8 | ±0.25 | 5 | ±0.25 | 38.2 | 236 | 34 | 10,000 | 2.89×10^-6 | 0.035
MHC 030 | 4.9 | 2.5 | 1.3 | ±0.25 | 5 | ±0.25 | 52.1 | 219 | 81 | 10,000 | 7.02×10^-6 | 0.060

Modelo Aço inoxidável - Dados técnicos
Modelo | Binário máx. Curto prazo [N·m] | Binário máx. Unilateral [N·m] | Binário máx. Reversível [N·m] | Desalinhamento Paralelo (mm) | Desalinhamento Angular (°) | Desalinhamento Axial (mm) | Rigidez Torsional máx. [N·m/rad] | Rigidez mola radial máx. [N/mm] | Rigidez mola axial máx. [N/mm] | rpm máx. (min^-1) | Momento de inércia (kg·m^2) | Massa (kg)
MHC 020 | 2.5 | 1.3 | 0.7 | ±0.25 | 5 | ±0.25 | 44.1 | 418 | 58 | 10,000 | 3.02×10^-6 | 0.058
MHC 025 | 5.7 | 2.9 | 1.5 | ±0.25 | 5 | ±0.25 | 101 | 662 | 95 | 10,000 | 8.02×10^-6 | 0.097
MHC 030 | 8.9 | 4.5 | 2.3 | ±0.25 | 5 | ±0.25 | 119.4 | 538 | 71 | 10,000 | 20.5×10^-6 | 0.167

Dimensões (Unidade: mm)
Modelo | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S
MHC 015 | 3.0 | 5.0 | 15.0 | 22.0 | 6.0 | 2.5 | M2
MHC 020 | 4.0 | 6.0 | 20.0 | 28.0 | 8.6 | 3.7 | M3
MHC 025 | 6.0 | 10.0 | 25.0 | 30.0 | 8.6 | 3.7 | M3
MHC 030 | 10.0 | 12.0 | 30.0 | 38.0 | 11.0 | 5.0 | M4

Aplicações / Indústrias

• Tecnologia de acionamento servo
• Indústria de embalagens e alimentos
• Tecnologia médica

Características técnicas / especificações

• Série / Modelo: MHC (disponível em Alumínio e Aço inoxidável)
• Brand: Miki Pulley
• Montagem: fixação por cubo de aperto (liga por força, sem folga)
• Intervalo de binário de curta duração (dependendo do modelo): aprox. 0.71 a 8.9 N·m
• Valores de binário unilateral / reversante por modelo: ver tabelas técnicas
• Compensação de desalinhamento: paralelo ±0.25 mm; angular até 5°; axial ±0.25 mm
• Velocidade máxima de funcionamento: até 10,000 min^-1
• Alta concentricidade e desenho de baixa vibração; sem folga com cubo de aperto
• Construção monobloco para operação sem desgaste e baixa manutenção
• Cubo de aperto disponível para conexões de eixo sem folga e por força
• Tabelas técnicas detalhadas para modelos Alumínio e Aço inoxidável (rigidez torsional, rigidez mola radial/axial, momento de inércia, massa)
• Dimensões por modelo fornecidas (d1/d2 min/max, D, L, I1, I2, S)
• Folha de dados PDF disponível
