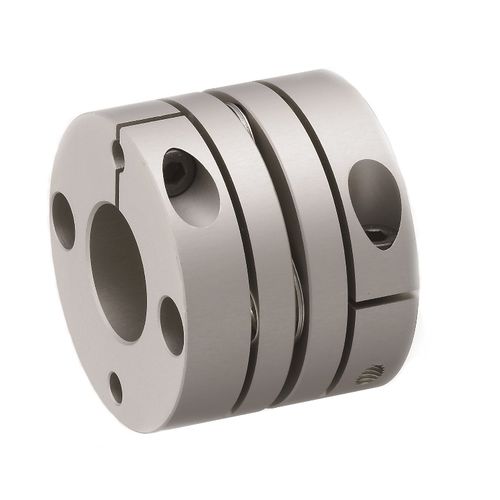

Acoplamento de disco Servoflex SFC SA2

compactoem alumíniopara servomotor

Visão geral
A versão Single Flex SA2 da série Servoflex SFC é um acoplamento de lâminas concebido para elevada rigidez torsional ao mesmo tempo que permite compensação de desalinhamentos axial, angular e paralelo. Os cubos são fabricados em liga de alumínio de alta resistência para minimizar o momento de inércia, adequado a acionamentos servo e aplicações dinâmicas.

Características

• Cubos em liga de alumínio de alta resistência
• Muito baixo momento de inércia
• Elevada rigidez torsional
• Compensação de desalinhamentos axial, angular e paralelo
• Compatível com RoHS
• Intervalo de binário: 0,25 a 250 Nm (dependendo do modelo)
• Dados CAD 3D disponíveis para modelos individuais

Dados técnicos — resumo

• Intervalo de binário: 0,25–250 Nm conforme modelo
• Rigidez torsional: desde aproximadamente 190 Nm/rad até valores na casa das 10^4–10^5 Nm/rad conforme o tamanho
• Momento de inércia: aprox. 0,06×10^-6 kg·m^2 até aprox. 1891×10^-6 kg·m^2 na gama
• Velocidades máximas: dependem do modelo (ex.: 10.000–140.000 min^-1)
• Limites de desalinhamento: consultar dados por modelo para valores paralelos, angulares e axiais

Dimensões (exemplos selecionados)
Dimensões detalhadas estão disponíveis por modelo na folha técnica completa e nos ficheiros 3D. Exemplos representativos: SFC-002SA2 — d1 3–5 mm, D 12 mm, L 12.35 mm, massa 0,003 kg; SFC-100SA2 — d1 32–45 mm, D 104 mm, L 69.8 mm, massa 1,202 kg. Contacte para a tabela completa de dimensões e seleção de modelo.

Aplicações / Indústrias

• Máquinas‑ferramenta
• Servomotores, robótica e automação de manuseio
• Engenharia mecânica e máquinas especiais

Especificações

• Série: Servoflex SFC SA2
• Material: cubos em liga de alumínio de alta resistência
• Intervalo de binário: 0,25–250 Nm (dependendo do modelo)
• Elevada rigidez torsional e baixo momento de inércia — otimizado para acionamentos servo
• Capacidade de compensação de desalinhamentos: axial, angular e paralelo (dependendo do modelo)
• Velocidade máxima: ver dados por modelo
• Compatível com RoHS
• Ficheiros CAD 3D disponíveis por modelo
