Acoplamento flexível Servoflex SFC DA2 C series
em alumínioduplopara servomotor

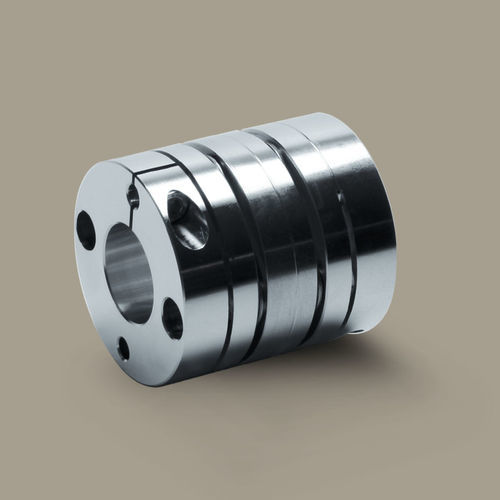

Acoplamento flexível - Servoflex SFC DA2 C series - Miki Pulley Europe AG - em alumínio / duplo / para servomotor
Acoplamento flexível - Servoflex SFC DA2 C series - Miki Pulley Europe AG - em alumínio / duplo / para servomotor
Acoplamento flexível - Servoflex SFC DA2 C series - Miki Pulley Europe AG - em alumínio / duplo / para servomotor - imagem - 2
Acoplamento flexível - Servoflex SFC DA2 C series - Miki Pulley Europe AG - em alumínio / duplo / para servomotor - imagem - 3
Acoplamento flexível - Servoflex SFC DA2 C series - Miki Pulley Europe AG - em alumínio / duplo / para servomotor - imagem - 4
Guardar nos favoritos
Comparar
Mais informações no site da Miki Pulley Europe AG

Características

Tipo
flexível
Estrutura
em alumínio, duplo
Aplicações previstas
para servomotor
Outras características
compensador, para correção de alinhamento
Torque

MÍN: 5 Nm
(3,687811 ft.lb)

MÁX: 100 Nm
(73,756215 ft.lb)

Velocidade de rotação

MÍN: 0 rpm
(0 rad.min-1)

MÁX: 10.000 rpm
(62.831,8531 rad.min-1)

Descrição

Descrição
A versão Double Flex DA2 da série Servoflex SFC é um acoplamento flexível compatível com sala limpa, limpo, montado e embalado para ambientes ISO classe 6. Proporciona alta rigidez torsional e compensa desalinhamentos axiais, paralelos e angulares, mantendo baixa inércia de massa devido a cubos em liga de alumínio de alta resistência e baixo peso.

Características
  • Cubos fabricados em liga de alumínio de alta resistência
  • Tratamento e manuseio adequados para sala limpa (ISO classe 6)
  • Inércia extremamente baixa
  • Alta rigidez torsional
  • Exemplos de torque nominal: 5 a 100 Nm (varia conforme o modelo)


Dados técnicos (Servoflex SFC DA2 cleanroom)
Modelo | Tipo | Torque nominal (Nm) | Desalinhamento paralelo (mm) | Desalinhamento angular (°) | Desalinhamento axial (mm) | Rotação máx. (min⁻¹) | Rigidez torsional (Nm/rad) | Rigidez axial (N/mm) | Inércia (kg·m²) | Massa (kg)
SFC-030DA2 | B | 5 | 0.18 | 2 | ±0.4 | 10000 | 4000 | 32 | 9.49×10^-6 | 0.06
SFC-035DA2 | C | 10 | 0.24 | 2 | ±0.5 | 10000 | 9000 | 56 | 27.03×10^-6 | 0.122
SFC-040DA2 | B | 12 | 0.24 | 2 | ±0.6 | 10000 | 10000 | 40 | 35.91×10^-6 | 0.132
SFC-050DA2 | B | 25 | 0.28 | 2 | ±0.8 | 10000 | 16000 | 24 | 119.8×10^-6 | 0.27
SFC-055DA2 | C | 40 | 0.31 | 2 | ±0.84 | 10000 | 25000 | 21.5 | 262.3×10^-6 | 0.436
SFC-060DA2 | B | 60 | 0.34 | 2 | ±0.9 | 10000 | 35000 | 38.2 | 317.8×10^-6 | 0.493
SFC-080DA2 | C | 100 | 0.52 | 2 | ±1.10 | 10000 | 70000 | 64 | 1047×10^-6 | 1.05

Especificações / notas técnicas
  • Manuseio em sala limpa: limpo, montado e embalado para ser adequado a salas limpas (ISO classe 6)
  • Material dos cubos: liga de alumínio de alta resistência
  • Capacidades de compensação: desalinhamentos axial, paralelo e angular
  • Baixa inércia de massa devido à construção em alumínio (ver valores de inércia acima)
  • Alta rigidez torsional (valores variam por modelo; ver dados técnicos)
  • Classificação de velocidade exemplo: até 10.000 min⁻¹ (varia conforme o modelo)
  • Modelos disponíveis: SFC-030DA2, SFC-035DA2, SFC-040DA2, SFC-050DA2, SFC-055DA2, SFC-060DA2, SFC-080DA2
