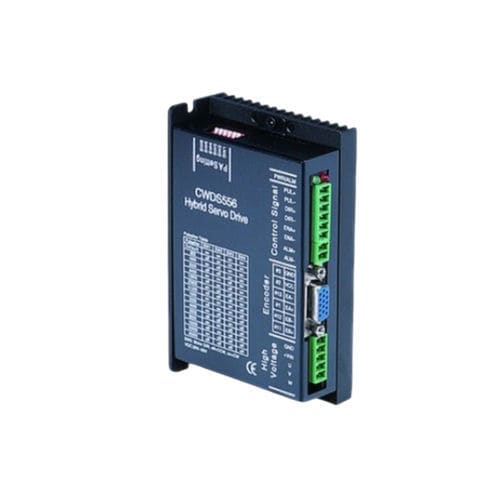

Servoconversor trifásico CWDS556

de passo de 3 fases20-54 Vcompacto

Visão geral
O CWDS556 é um driver servo passo a passo em malha fechada de 3 fases, com capacidade de até 5,6 A a 20–50 V DC. Combina controlo trifásico em malha fechada com DSP e controlo vetorial para movimento suave, elevada fiabilidade de posicionamento e eliminação de passos perdidos. Formato compacto (118 x 75 x 34 mm) para integração em quadros de controlo industriais.

Destaques

• Controlo 3 fases em malha fechada para movimento estável e suave
• Elimina passos perdidos e melhora a precisão de posicionamento
• Corrente de saída até 5,6 A
• DSP de 32 bits com algoritmo de controlo vetorial
• Melhoria de desempenho de velocidade até 30% face a drivers comparáveis
• Formato compacto 118 x 75 x 34 mm

Especificações rápidas

• Fases: 3
• Corrente de saída (A): até 5,6
• Tensão de entrada (VDC): 20 – 50
• Resolução microstep: 51.200 passos/rev
• Resolução do encoder: 1000 PPR
• Peso: 0,255 kg (ficha do produto) / 0,3 kg (tabela completa)
• Dimensões (mm): 118 x 75 x 34

Especificações elétricas
Tensão de entrada — 20–50 VDC
Corrente de saída — 0–5,6 A
Número de fases — 3
Resolução do encoder — 1000 PPR
Sinal de controlo — Pulse/Direction ou CW/CCW
Frequência de pulso — 0–200 kHz
Processador — DSP de 32 bits (DSP + controlo vetorial)
Microstep — 51.200 passos/rev
Dimensões — 118 x 75 x 34 mm
Peso — 0,255–0,3 kg (consoante a fonte)

Desenho mecânico
Desenho mecânico disponível para CWDS556 com dimensões e detalhes de montagem para instalação em painel ou chassis.

Características / Especificações técnicas

• Tensão de entrada: 20–50 VDC
• Corrente de saída: até 5,6 A
• Número de fases: 3
• Resolução do encoder: 1000 PPR
• Sinal de controlo: Pulse/Direction ou CW/CCW
• Frequência de pulso: 0–200 kHz
• Processador: DSP de 32 bits com controlo vetorial
• Resolução microstep: 51.200 passos/rev
• Dimensões: 118 x 75 x 34 mm
• Peso: 0,255 kg (ficha produto) / 0,3 kg (tabela de especificações)
