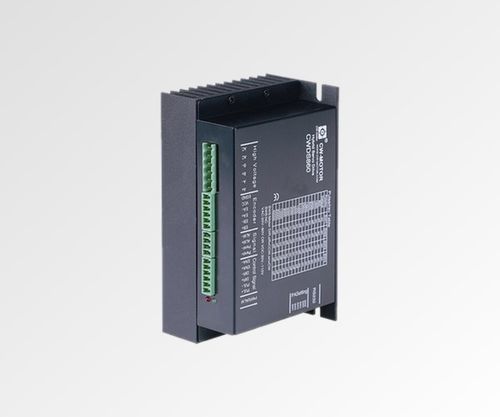

Servoconversor bifásico CWDS860

de passo de 2 fasesde codificadorcom servoacionamento

Visão geral do produto
O CWDS860 é um driver servo de passo de 2 fases em malha fechada que fornece até 8,0 A de saída e aceita entrada AC/DC flexível (20–60 VAC ou 24–90 VDC). A carcaça compacta de 150 x 99 x 48 mm proporciona melhor dissipação de calor para operações contínuas com alto torque. Controle baseado em DSP com algoritmo vetorial para posicionamento preciso e resposta dinâmica aprimorada.

Destaques

• Controle em malha fechada — elimina passos perdidos
• Faixa de entrada AC/DC flexível: 20–60 VAC ou 24–90 VDC
• Corrente de saída até 8,0 A
• DSP de 32 bits com algoritmo de controle vetorial
• Aproximadamente 30% de melhoria de velocidade
• Formato compacto 150 x 99 x 48 mm

Especificações rápidas

• Fase: 2
• Corrente de saída: 8,0 A
• Tensão de entrada: 20–60 VAC ou 24–90 VDC
• Resolução microstep: 51200 passos/rev
• Peso (resumo): 0,575 kg
• Dimensões: 150 x 99 x 48 mm

Especificações elétricas (tabela)
Tensão de entrada — 20–60 VAC ou 24–90 VDC
Corrente de saída — 0–8 A
Resolução do encoder — 1000 PPR
Sinal de controle — Pulse/Direction ou CW/CCW
Frequência de pulso — 0–200 kHz
Processador — DSP de 32 bits com controle vetorial
Dimensões — 150 x 99 x 48 mm
Peso (especificações completas) — 0,7 kg

Desenho mecânico
O desenho mecânico é fornecido para o modelo CWDS860 (pontos de montagem e dimensões).

Especificações técnicas

• Modelo: CWDS860
• Fabricante / Marca: NEOTON MOTOR
• Tipo de acionamento: driver servo de passo 2 fases em malha fechada
• Corrente máxima de saída: 8 A
• Tensão de entrada: 20–60 VAC ou 24–90 VDC
• Resolução microstep: 51200 passos/rev
• Resolução do encoder: 1000 PPR
• Tipos de sinal de controle: Pulse/Direction ou CW/CCW
• Frequência de pulso: 0–200 kHz
• Processador: DSP de 32 bits com algoritmo de controle vetorial
• Observação de desempenho: ≈30% de melhoria de velocidade (conforme indicado)
• Dimensões do gabinete: 150 x 99 x 48 mm
• Peso (resumo): 0,575 kg
• Peso (especificações completas): 0,7 kg
• O gabinete oferece dissipação térmica aprimorada para operação em alto torque
• Inclui desenho mecânico para referência de montagem e dimensões
