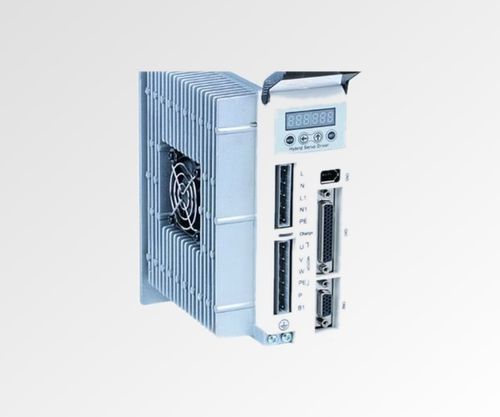

Servoconversor trifásico SS2206

de passo de 3 fases110-230 Vem malha fechada

Visão geral do produto
O SS2206 é um driver servo de passo em malha fechada de 3 fases projetado para aplicações industriais internacionais. Aceita entrada 110–230VAC, fornece até 6A de corrente de saída e está alojado em um invólucro compacto de 180 x 140 x 70 mm. Integra um DSP de 32 bits com controle vetorial para melhorar a resposta dinâmica e suporta alta resolução de microstep e feedback de encoder para operação precisa em malha fechada.

Destaques

• Controle em malha fechada de 3 fases
• Ampla faixa de entrada AC: 110–230VAC
• Invólucro compacto: 180 x 140 x 70 mm
• Corrente de saída até 6A (0–6A)
• DSP de 32 bits com algoritmo de controle vetorial
• Aproximadamente 30% de melhoria de velocidade (reivindicação do fabricante)

Especificações rápidas

• Fases: 3
• Corrente de saída (A): 6.0 (especificação principal) / 0–6A (tabela elétrica)
• Tensão de entrada (VAC): 110–230
• Resolução microstep: 51200 passos/rot
• Resolução do encoder: 1000 PPR
• Peso: 1,395 kg (ficha do produto) / 1,5 kg (tabela de especificações elétricas)
• Dimensões (mm): 180 x 140 x 70

Especificações elétricas

• Tensão de entrada: 110–230VAC
• Corrente de saída: 0–6A
• Número de fases: 3
• Resolução do encoder: 1000 PPR
• Sinal de controle: Pulse/Direction ou CW/CCW
• Frequência de pulso: 0–200 kHz
• Processador: DSP de 32 bits
• Dimensões: 180 x 140 x 70 mm
• Peso: 1,5 kg

Desenho mecânico
O desenho mecânico está disponível para o SS2206; consulte as imagens do produto para o desenho dimensional.

Características / Especificações técnicas

• Modelo: SS2206
• Topologia: driver servo de passo 3 fases em malha fechada
• Tensão de entrada: 110–230VAC
• Corrente de saída: até 6A (0–6A)
• Resolução microstep: 51200 passos/rot
• Resolução do encoder: 1000 PPR
• Sinais de controle suportados: Pulse/Direction ou CW/CCW
• Faixa de frequência de pulso: 0–200 kHz
• Processador: DSP de 32 bits com algoritmo de controle vetorial
• Desempenho: ~30% de melhoria de velocidade (segundo o fabricante)
• Dimensões: 180 x 140 x 70 mm
• Peso: listado 1,395 kg (ficha do produto) e 1,5 kg (tabela de especificações elétricas)
