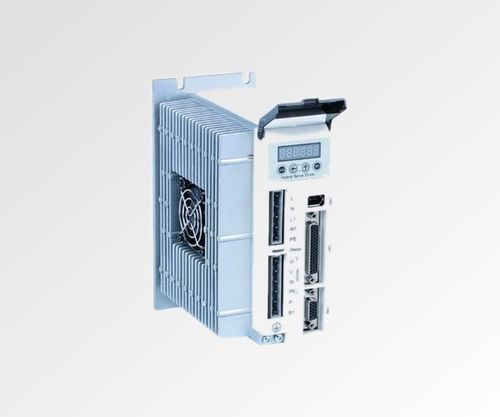

Servoconversor trifásico SS1106

de passoem malha fechada

Visão geral do produto
O SS1106 é um driver servo de passo em malha fechada de 3 fases com entrada de rede (70-130 VAC) em um invólucro de 180 x 140 x 70 mm. Suporta até 6 A de corrente de saída e oferece operação trifásica em malha fechada, precisa, adequada para sistemas de automação industrial alimentados por AC.

Destaques

• Controle em malha fechada 3 fases
• Entrada de rede (70-130 VAC)
• Invólucro 180 x 140 x 70 mm
• Corrente de saída máxima 6 A
• DSP de 32 bits com algoritmo de controle vetorial
• Melhoria de velocidade ~30% vs geração anterior

Especificações rápidas

• Fases: 3
• Corrente de saída (A): 6.0
• Tensão de entrada (VAC): 70–130
• Resolução microstep: 51200 passos/rev
• Dimensões (mm): 180 x 140 x 70
• Sinal de controle: Pulso/Direção

Especificações elétricas
Tensão de entrada: 70–130 VAC
Corrente de saída: 0–6 A
Número de fases: 3
Resolução de encoder suportada: 1000 PPR
Modos de sinal de controle: Pulso/Direção ou CW/CCW
Frequência de pulso: 0–200 kHz
Processador: DSP de 32 bits
Dimensões: 180 x 140 x 70 mm
Peso: 1,5 kg

Mecânica
Desenho mecânico disponível mostrando pontos de montagem e dimensões do invólucro para o SS1106 (180 x 140 x 70 mm).

Recursos / Especificações técnicas

• Modelo: SS1106
• Tipo: driver servo de passo 3 fases em malha fechada
• Tensão de entrada: 70–130 VAC
• Corrente de saída máxima: 6 A
• Resolução microstepping: 51200 passos/rev
• Resolução de encoder suportada: 1000 PPR
• Modos de sinal de controle: Pulso/Direção ou CW/CCW
• Faixa de frequência de pulso: 0–200 kHz
• Processador: DSP de 32 bits com algoritmo de controle vetorial
• Desempenho: ~30% de melhoria de velocidade vs geração anterior
• Dimensões do invólucro: 180 x 140 x 70 mm
• Peso: 1,5 kg
