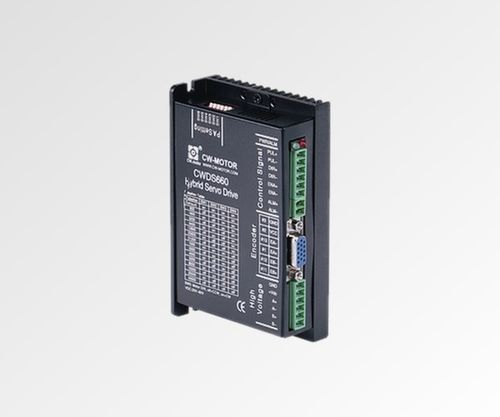

Servoconversor CC CWDS660

bifásicode passo de 2 fasesde codificador

Visão geral do produto
O CWDS660 é um driver servo de passo em malha fechada de 2 fases projetado para superar as limitações dos sistemas de passo em malha aberta. Suporta até 6 A a 20-60 VDC e utiliza um DSP de 32 bits com controlo vetorial para evitar perdas de passos, reduzir a geração de calor e melhorar o desempenho de velocidade em aproximadamente 30%. O controlo vetorial de fábrica elimina a necessidade de ajuste de parâmetros.

Principais destaques

• Controlo em malha fechada — elimina perdas de passos
• DSP de 32 bits com algoritmo de controlo vetorial
• Aumento de velocidade ≈ 30% vs malha aberta
• Redução da geração de calor
• Não requer ajuste de parâmetros
• Formato compacto 118 x 75 x 34 mm

Especificações rápidas

• Fase: 2
• Corrente de saída (A): 0–6,0 (classificado até 6 A)
• Tensão de entrada (VDC): 20–60
• Resolução microstep: 51.200 passos/rev
• Resolução do encoder: 1000 PPR
• Peso: 0,255–0,3 kg
• Dimensões (mm): 118 x 75 x 34

Especificações elétricas
Tensão de entrada: 20–60 VDC
Corrente de saída: 0–6 A
Resolução do encoder: 1000 PPR
Sinal de controlo: Pulse/Direction ou CW/CCW
Frequência de pulso: 0–200 kHz
Processador: DSP de 32 bits
Dimensões: 118 x 75 x 34 mm
Peso: 0,255–0,3 kg

Desenho mecânico
Desenho mecânico disponível para o CWDS660 (ilustração/diagrama na página do produto).

Características / especificações técnicas

• Modelo: CWDS660
• Fase: 2
• Tensão de entrada: 20–60 VDC
• Corrente de saída: 0–6 A (classificado até 6 A)
• Resolução microstep: 51.200 passos/rev
• Resolução do encoder: 1000 PPR
• Tipos de sinal de controlo: Pulse/Direction ou CW/CCW
• Frequência máxima de pulso: 0–200 kHz
• Processador: DSP de 32 bits
• Desempenho: ≈ 30% de melhoria de velocidade vs malha aberta, redução da geração de calor
• Formato / Dimensões: 118 x 75 x 34 mm
• Peso: listado 0,255 kg (ficha) e 0,3 kg (especificações completas)
• Não requer ajuste de parâmetros (ajuste de fábrica/controlo vetorial)
