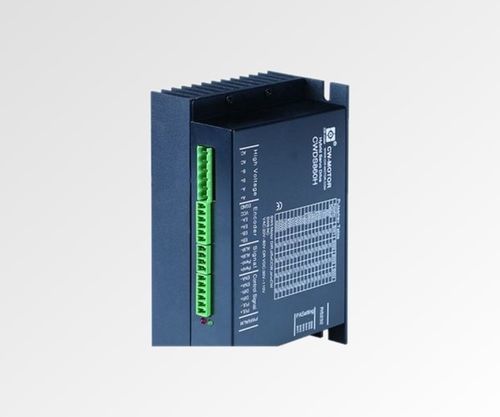

Servoconversor CC CWDS860H

CAbifásicode passo de 2 fases

Visão geral do produto
O CWDS860H é um driver servo de passo em malha fechada de 2 fases, suportando até 8 A e uma ampla faixa de tensão de entrada (20–90 VAC ou 24–110 VDC). O invólucro 108 x 100 x 60 mm melhora a dissipação de calor para aplicações industriais de controlo de movimento em malha fechada.

Destaques

• Controlo em malha fechada — sem passos perdidos
• Ampla faixa de tensão: 20–90 VAC ou 24–110 VDC
• Corrente de saída: 8 A
• DSP de 32 bits com algoritmo de controlo vetorial
• Aumento de velocidade ≈ 30% em relação à geração anterior
• Invólucro compacto 108 x 100 x 60 mm

Resumo / especificações rápidas
Fases — 2
Corrente de saída (A) — 0–8.0
Tensão de entrada — 20–90 VAC ou 24–110 VDC
Microstep — 51200 passos/rev
Dimensões (mm) — 108 x 100 x 60
Sinal de controlo — Pulso / Direção

Especificações completas
Tensão de entrada — 20–90 VAC ou 24–110 VDC
Corrente de saída — 0–8 A
Resolução do encoder — 1000 PPR
Sinal de controlo — Pulso/Direção ou CW/CCW
Frequência de pulso — 0–200 kHz
Processador — DSP de 32 bits
Dimensões — 108 x 100 x 60 mm
Peso — 0.9 kg

Desenho mecânico
Desenho mecânico fornecido para referência de montagem e dimensões (invólucro 108 x 100 x 60 mm).

Especificações técnicas

• Modelo: CWDS860H
• Marca: NEOTON MOTOR
• Tipo: driver servo de passo em malha fechada 2 fases
• Corrente de saída: até 8.0 A
• Tensão de entrada: 20–90 VAC ou 24–110 VDC
• Microstepping: 51200 passos/rev
• Resolução do encoder: 1000 PPR
• Sinais de controlo: Pulso/Direção ou CW/CCW
• Frequência de pulso: 0–200 kHz
• Processador: DSP de 32 bits com algoritmo de controlo vetorial
• Desempenho: ~30% de melhoria de velocidade vs. geração anterior
• Dimensões do invólucro: 108 x 100 x 60 mm
• Peso: 0.9 kg
