Placa de rede RS485 NETCARD

de proteção contra incêndios

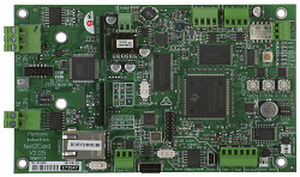

A placa de rede Pertronic F220 Net2 (NET2CARD) é o elemento central do sistema de rede Pertronic F220-Net2. Uma placa de rede F220 Net2 pode ser configurada para conectar um dos seguintes dispositivos a uma rede F220-Net2: Painel de incêndio Pertronic F220® e/ou múltiplos monitores remotos Net2 NCU ou Net2 Estação de trabalho Pertronic FireMap® Dispositivo mestre Modbus Sistema baseado em texto ASCII, incluindo chamada de enfermeira, impressora ou pager NCUs e ecrãs remotos Cada placa de rede fornece um barramento periférico de rede para comunicação com periféricos RS-485 compatíveis com Net2. O barramento é capaz de endereçar até oito NCUs Net2 ou Mini-Mimics Net2. Interface Pertronic FireMap Quando configurada como uma interface FireMap, a placa de rede F220 Net2 faz a interface de toda a rede com uma estação de trabalho FireMap através de uma conexão Ethernet TCP/IP. Interface Modbus Quando configurada como uma interface Modbus, a placa de rede F220 Net2 fornece uma interface bidirecional supervisionada entre um sistema de rede F220-Net2 e um dispositivo mestre Modbus, como um sistema de gestão de edifícios. A placa de rede fornece 3.000 Objectos de Mapeamento Nodal Booleano (NMO). Os NMOs podem ser configurados como bobinas Modbus, entradas discretas, registos de retenção ou registos de entrada. (Um registo Modbus pode conter até 16 NMOs). Qualquer objeto ou evento do painel de incêndio F220 dentro da rede F220-Net2 pode ser mapeado para qualquer NMO. Interface de Texto ASCII Quando configurada como uma interface de texto ASCII, a placa de rede F220 Net2 exporta eventos selecionados do sistema de incêndio como texto ASCII, adequado para impressoras, pagers, sistemas de chamada de enfermagem ou outros sistemas baseados em texto. O formato da mensagem de saída é definido no FireUtils® usando um modelo simples e versátil.
