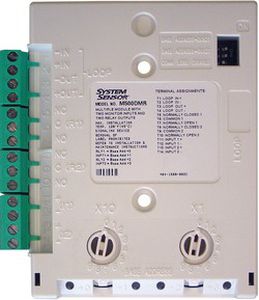

Módulo E/S digital M500DMR

para montar em trilho DIN

O módulo analógico endereçável de entrada dupla e saída dupla System Sensor M500DMR supervisiona dois circuitos de entrada de dispositivos de comutação externos e também fornece dois contactos de comutação sem tensão monopolares não monitorizados para dispositivos externos. Os canais de entrada são capazes de supervisão analógica e bloqueada: existem três estados bloqueados separados, normal, circuito aberto e alarme combinado/curto-circuito. A supervisão analógica monitoriza continuamente o circuito supervisionado, devolvendo um sinal proporcional à resistência do circuito. O módulo pode ser montado numa caixa de parede, numa calha DIN ou no interior de qualquer tipo de caixa. Independentemente do método de montagem escolhido, o interrutor de endereço é visível e acessível para seleção. Para facilitar a manutenção e a deteção de falhas, tanto os LEDs como os interruptores de endereço são visíveis sem remover a tampa da caixa de montagem de superfície. O M500DMR incorpora um isolador de laço que isola as ligações de entrada e saída do laço na eventualidade de um curto-circuito em qualquer uma das ligações do laço. Caraterísticas Módulo de entrada dupla, saída dupla A Entrada 2 (I2) e o Relé 2 (R2) podem ser desactivados individualmente utilizando os interruptores DIP do módulo Incorpora um isolador para o laço analógico endereçável Utiliza 2, 3 ou 4 espaços de endereço de módulo Plataforma mecânica comum para versões de montagem em caixa, painel e calha DIN Interruptores de endereço de década visíveis e selecionáveis em dois planos Visibilidade LED de grande ângulo
