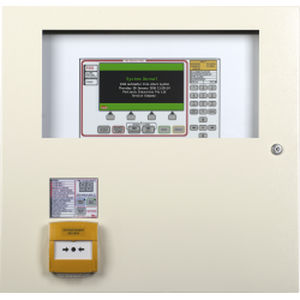

Painel de comando de alarme de incêndio F220®

analógicoendereçávelprogramável

Visão geral do produto
O Sistema de Liberação de Agente Extintor Pertronic F220 fornece controlo automático e manual de um ou mais sistemas de supressão de incêndio. A solução integra o painel de incêndio analógico endereçável Pertronic F220 com o controlador ARC2. Um único painel F220 pode alojar vários ARC2; cada ARC2 supervisiona e controla um sistema de supressão.

Tipos de estações de controlo

• Agent Control Station (ACS2): teclado e visor, contagem decrescente Time-to-Discharge, LEDs de estado/falha, silenciamento local do buzzer, botões Modo Manual e Automático.
• Local Control Station (LCS2): semelhante ao ACS2 mas sem LEDs de falha para operação local simplificada.

Operação e intervenção manual
O sistema suporta libertação automática ou manual do agente. O Modo Manual pode impedir a libertação a qualquer momento, incluindo após o início automático. Cada estação de controlo inclui um ponto de chamada manual (MCP) basculante para activar a libertação manualmente.

Sinais AV e armários
Sinais áudio-visuais (AV) para interiores e modelos à prova de intempéries estão disponíveis com mensagens seleccionáveis, sinais sonoros e temporizador de contagem decrescente de alta visibilidade opcional. Os painéis F220 são fornecidos em vários tamanhos e estilos de armário, incluindo versões slim e à prova de intempéries.

Características

• Controlo de supressão baseado no painel Pertronic F220 analógico endereçável
• Vários controladores ARC2 por painel F220
• Libertação de agente automática ou manual com possibilidade de abortar/desactivar a partir de qualquer estação
• Suporte até nove estações externas por ARC2

Características do controlador de libertação (por controlador)

• Atraso automático configurável: 5–90 segundos
• Atraso manual configurável e independente: 5–90 segundos
• Comunicação RS485 com estações de controlo; até nove estações externas
• Tempos de retenção de saída configuráveis: 20 s, 30 s, 60 s, 5 min
• Entrada de falta por baixa pressão; feedback opcional por interruptor de pressão para confirmar a libertação

Informação de encomenda

• F220-A10U/5A-ARC — F220, armário 10U, 2 loops, PSU 5 A, fornecido com ARC2, placas brancas
• F220-A13U/5A-ARC — F220, armário 13U, 2 loops, PSU 5 A, fornecido com ARC2, placas brancas
• F220-A13U/11A-ARC — F220, armário 13U, 2 loops, PSU 11 A, fornecido com ARC2, placas brancas
• F220-A16U/5A-ARC — F220, armário 16U, 2 loops, PSU 5 A, fornecido com ARC2, placas brancas
• F220-A16U/5A-ARC-EXT — F220, armário 16U, 2 loops, PSU 5 A, ARC com ACSDISP+OL na porta, placas brancas
• F220-A16U/11A-ARC — F220, armário 16U, 2 loops, PSU 11 A, fornecido com ARC2
• F220-A16U/11A-ARC-EXT — F220, armário 16U, 2 loops, PSU 11 A, ARC com ACS na porta externa
• F220-A28U/5A-ARC — F220, armário 28U, 2 loops, PSU 5 A, fornecido com ARC2, placas brancas
• F220-A28U/11A-ARC — F220, armário 28U, 2 loops, PSU 11 A, fornecido com ARC2, placas brancas
• F220-A28US/5A-ARC — F220, armário slim 28U, 2 loops, PSU 5 A, fornecido com ARC2, placas brancas
• F220-A28US/11A-ARC — F220, armário slim 28U, 2 loops, PSU 11 A, fornecido com ARC2, placas brancas

Documentos

• Ficha técnica
• Manual do utilizador Agent Release System (ARC2)
• Especificação de engenharia F220 Extinguishing Agent Control System

Especificações técnicas

• Sistema: controlo automático de um ou mais sistemas de supressão baseado em Pertronic F220 com controladores ARC2
• Controlador por sistema: um ARC2 por sistema; múltiplos ARC2 por painel F220 suportados
• Estações de controlo: ACS2 (indicadores/controles completos) e LCS2 (sem LEDs de falha); até nove estações externas por ARC2
• Intervenção manual: Modo Manual para inibir libertação; MCP basculante em cada estação
• Sinais AV: interiores e à prova de intempéries com mensagens seleccionáveis, sinais sonoros e temporizador opcional
• Armários: vários tamanhos e estilos, incluindo variantes slim e à prova de intempéries
• Atrasos: atrasos automático e manual configuráveis de 5 a 90 segundos
• Tempos de retenção: 20 s, 30 s, 60 s ou 5 min
• Comunicações: bus RS485 para estações de controlo
• Entradas de falta: entrada de falta por baixa pressão; feedback opcional por interruptor de pressão
