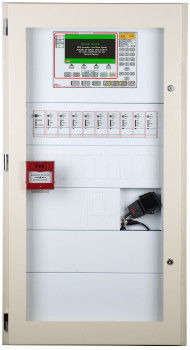

Central de detecção e alarme de incêndio manual F220®

automática

Visão geral do produto
O Pertronic F220 é um painel de incêndio inteligente, modular, expansível e com capacidade de rede, destinado a instalações comerciais e industriais. Aprovado pela norma australiana AS 7240.2 (baseada na ISO 7240.2), o F220 identifica a localização exata de alarmes e integra‑se com o Pertronic FireMap® para visualização gráfica do local.

Ecrã e interface
O painel dispõe de um ecrã TFT a cores de sete polegadas (800 x 480) e um teclado separado para maximizar a área de visualização. Os estados de alarme são apresentados com barras vermelhas e texto de grande dimensão para identificação rápida. Programação e interrogação suportadas via Ethernet ou pen USB com a aplicação Pertronic FireUtils®.

Capacidades principais

• Ecrã TFT a cores de 7 polegadas, 800 x 480 pixels
• Teclado separado para maximizar a área visível
• Identificação automática e precisa da localização de alarmes e sinais
• Vista de alarme clara com texto de 5 mm legível
• Monitoriza e controla até 20 circuitos analogue addressable (AA) e até 3 180 detetores
• Suporta até 1 980 módulos I/O, pontos manuais e dispositivos de alarme AA
• Rede: até 160 painéis em F220‑Net2 de alta velocidade e tolerante a falhas; adaptadores de fibra ótica suportados
• Processador RISC de 32 bits em cada painel, unidade de ecrã e nó de rede
• Sistema de aviso a ocupantes opcional com teste incorporado e sinais audíveis personalizáveis
• Programação cause & effect: blocos lógicos, temporizadores, controlo de ventiladores e controlo de deluge
• Deteção virtual para sensibilidade elevada e imunidade a alarmes indesejados
• Testes pelo utilizador e desativação seletiva de saídas, sensores, zonas e entradas de rede a partir do teclado
• Interfaces: Ethernet, USB, barramentos seriais RS‑485; interface EWIS disponível
• Registos de histórico especializados que retêm eventos críticos
• Caminho de atualização simples do Pertronic F120A para o F220
• Grande variedade de armários incluindo opções à prova de intempéries; opções de montagem personalizáveis
• Testado de forma independente e listado pela ActivFire (afp‑3054) conforme AS 7240.2, AS 7240.4, AS 7240.13 e AS 4428.3

Notas
Os códigos de produto no site especificam placas frontais brancas por padrão. Para placas frontais cinzentas adicione o sufixo "-G" ao código do produto (por exemplo: F220‑A28U/5A‑G).

Informação de encomenda
Códigos típicos:

• F220‑A13U/5A‑NOASE — Armário 13U, 2 loops, PSU 5 A
• F220‑A16U/11A — Armário 16U, 2 loops, PSU 11 A
• F220‑A28U/22A — Armário 28U, 2 loops, PSU 22 A
• F220‑A40U/11A — Armário 40U, 2 loops, PSU 11 A
• F220‑A28US/5A/NCU — Armário 28U slim, 2 loops, PSU 5 A, Network Control Unit

Consulte a folha técnica para a lista completa de códigos e configurações personalizadas.

Documentos

• Ficha técnica
• Certificado ActivFire
• Especificação de engenharia F220
• Manual do operador F220

Especificações técnicas

• Ecrã: 7 polegadas TFT, 800 x 480 pixels
• Circuitos AA máximos: 20 loops
• Detetores máximos: até 3 180
• Módulos I/O e dispositivos: até 1 980
• Rede: até 160 painéis em F220‑Net2; adaptadores de fibra ótica suportados
• Processador: RISC de 32 bits por painel/nó
• Interfaces: Ethernet, USB, RS‑485, PC via FireUtils
• Opcional: Occupant Warning System, EWIS, amplificadores (60W, 120W), Network Control Unit
• Armários: 600 mm, 10U, 13U, 16U, 22U, 28U, 28US (slim), 40U; opções à prova de intempéries
• Normas / Aprovações: AS 7240.2, AS 7240.4, AS 7240.13, AS 4428.3; listado ActivFire (afp‑3054)
