Sistema de alarme de incêndio F220-Net2

Visão geral
A rede Pertronic F220-Net2 liga múltiplos painéis de incêndio F220, Unidades de Controle de Rede Net2 (Net2 NCU) e displays remotos Net2 numa única rede de alarme de incêndio tolerante a falhas. Prioriza tráfego de alarme e controlo para assegurar entrega rápida mesmo sob elevada carga de rede.

Numa rede Pertronic F220-Net2

• Qualquer painel ligado pode ser controlado e monitorizado a partir de qualquer Net2 NCU
• Informação de qualquer painel pode ser vista em qualquer Net2 NCU ou display remoto Net2
• Eventos em qualquer ponto da rede podem ativar ou influenciar ações em qualquer painel ligado

Composição da rede
Uma rede F220-Net2 suporta até 133 Net2 Network Cards (nós). Cada nó pode interligar um dos seguintes ao sistema:

• Um painel de incêndio F220 (FP) e/ou vários Net2 NCU ou displays remotos Net2
• Dispositivo mestre Modbus
• Estação de trabalho Pertronic FireMap®
• Sistemas baseados em texto ASCII, incluindo impressora ou pager

Uma única placa de rede pode ligar até oito Net2 NCU ou displays remotos Net2 e até oito controladores de display/saída LED. Cada NCU pode oferecer controlo e monitorização completos de qualquer ou todos os painéis em rede.

Características

• Até 100.000 mapeamentos de objetos entre painéis por sistema
• Até 5.000 mapeamentos de objetos para qualquer painel individual
• 640 entradas de rede configuráveis por painel (múltiplos objetos podem ser mapeados por entrada)
• 359 entradas lógicas por painel
• Números de zona suportados: 0 a 64.999
• Descritores em texto simples para entradas de rede, NMOs, NCUs e displays remotos (mini-mimics)
• Módulos de fibra óptica plug-in permitem mistura de par trançado RS-485 e segmentos de fibra óptica
• Interface Modbus bidirecional que fornece:

  • 3.000 Nodal Mapping Objects (NMOs) booleanos
  • Capacidade para mapear até 8 temporizadores de quaisquer painéis para registos Modbus
  • Watchdog de I/O mapeável

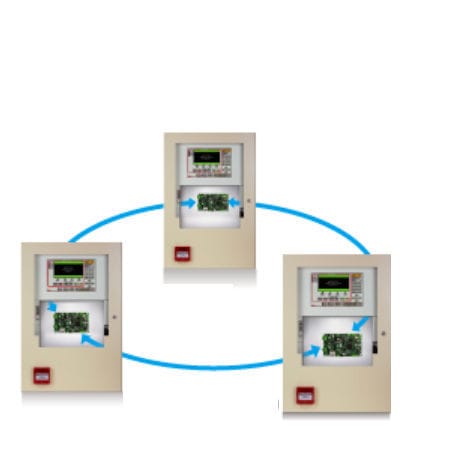

• Topologia em anel garante que uma única avaria de cabo não interrompe a operação da rede
• Supervisão automática de falhas detecta falhas de terra em segmentos de cobre, quebras de circuito e alterações de nó/configuração
• Programável via Pertronic FireUtils® por ligação Ethernet protegida por palavra-passe
• Tempos de upload típicos: 34 nós < 1 minuto; 130 nós < 5 minutos
• Sincronização automática do relógio do sistema e ajuste para horário de verão
• Hora e data do sistema ajustáveis a partir de qualquer painel
• Dispositivos de loop testáveis a partir de qualquer Net2 NCU
• Utilizadores podem repor ou desativar dispositivos de loop individuais, encaminhamento de alarme, temporizadores, blocos lógicos e entradas de rede a partir de qualquer Net2 NCU
• Registo de eventos recentes de rede e registos de dados dos painéis (incluindo histórico) acessíveis a partir de NCUs, painéis e mimics de função completa
• Registos de dados dos painéis descarregáveis para FireUtils® a partir de qualquer nó
• Registos de diagnóstico NET2CARD Linux OS disponíveis para análise pelo suporte técnico Pertronic
• Rede F220-Net2 de 133 nós certificada segundo AS 7240.13:2006 por laboratório acreditado IANZ
• Listada pela Activfire (afp-3054) segundo AS 7240.13:2006

Especificações técnicas

• Nós máximos por rede: 133
• Mapeamentos de objetos entre painéis (sistema): até 100.000
• Mapeamentos de objetos para painel individual: 5.000
• Entradas de rede configuráveis por painel: 640 (múltiplos objetos mapeáveis por entrada)
• Entradas lógicas por painel: 359
• Números de zona suportados: 0 a 64.999
• Meios de rede: par trançado RS-485 e/ou fibra óptica (módulos de fibra plug-in)
• Suporte Modbus: 3.000 NMOs booleanos; até 8 temporizadores mapeáveis para registos; watchdog I/O mapeável
• Tolerância a falhas: topologia em anel; uma única avaria de cabo não interrompe a operação
• Supervisão de falhas: deteta falhas de terra, quebras de circuito e alterações de nó/configuração
• Programação: Pertronic FireUtils® via Ethernet protegida por palavra-passe
• Tempos de upload: 34 nós < 1 minuto; 130 nós < 5 minutos
• Relógio: sincronização automática e ajuste para horário de verão
• Diagnósticos & registos: registo de eventos de rede, registos de dados de painéis descarregáveis, registos NET2CARD Linux OS
• Normas & certificação: Certificada segundo AS 7240.13:2006 (sistema 133 nós); listada Activfire afp-3054
