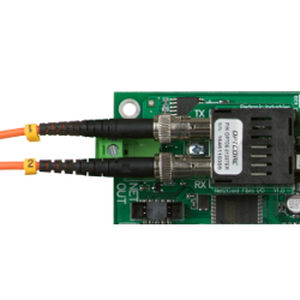

Módulo de interface RS-485 FIBNET

de fibra ópticade rede local

Visão geral
Os conversores de fibra óptica Pertronic Net2 (FIBNET) fornecem portas de rede de fibra duplex para a placa de rede Pertronic Net2 (NET2CARD). Cada módulo conversor termina uma extremidade de um segmento de enlace de fibra e disponibiliza conectores RX e TX separados para os cabos de fibra duplex. Os conversores estão disponíveis para fibra multimodo e monomodo, com conectores do tipo ST ou SC.

Características
Os módulos suportam operação multimodo (MMF) e monomodo (SMF) e estão disponíveis nas versões com conectores ST (baioneta) ou SC (push-in). A NET2CARD aceita qualquer combinação de conversores de fibra e conexões de cobre RS-485. A placa fornece duas portas de rede, NET IN e NET OUT, cada uma configurável como Cobre (sem conversor de fibra), Fibra multimodo (com FIBNET-MMF ou FIBNET-MMF-SC) ou Fibra monomodo (com FIBNET-SMF ou FIBNET-SMF-SC). Garanta que ambas as extremidades de um enlace de fibra usem terminações compatíveis com o tipo de cabo.

Informações de encomenda
Código do produto — Descrição
FIBNET-SMF-SC-15/13 — Conversor de fibra monomodo BiDir simples para NET2CARD (60 km), conector SC, 1550 nm Tx, 1310 nm Rx
FIBNET-SMF-SC-13/15 — Conversor de fibra monomodo BiDir simples para NET2CARD (60 km), conector SC, 1310 nm Tx, 1550 nm Rx
FIBNET-MMF — Conversor de fibra multimodo para NET2CARD (2 km), conector ST
FIBNET-MMF-SC — Conversor de fibra multimodo para NET2CARD (2 km), conector SC
FIBNET-SMF — Conversor de fibra monomodo para NET2CARD (20 km), conector ST
FIBNET-SMF-SC — Conversor de fibra monomodo para NET2CARD (20 km), conector SC

Documentos
Folha de dados disponível para os conversores Net2 (folha de dados do produto listada na página do produto).

Especificações técnicas

• Família de produtos: conversores de fibra FIBNET para NET2CARD
• Função: módulo conversor de fibra duplex que conecta uma extremidade de um segmento de enlace de fibra à NET2CARD
• Conectores: RX e TX separados em cada módulo
• Tipos de conector disponíveis: ST (baioneta) ou SC (push-in)
• Tipos de fibra suportados: multimodo (MMF) e monomodo (SMF)
• Exemplos de alcance: MMF até ~2 km; SMF até 20 km ou 60 km dependendo do modelo
• Exemplos de comprimentos de onda (modelos SMF BiDir): 1550 nm Tx / 1310 nm Rx ou 1310 nm Tx / 1550 nm Rx
• Compatibilidade: Funciona com a placa de rede Pertronic Net2 (NET2CARD); as portas NET IN e NET OUT são configuráveis como Cobre, MMF ou SMF
• Observação: Ambas as extremidades de um enlace de fibra devem usar terminações apropriadas ao tipo de cabo
