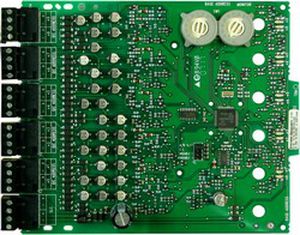

Módulo de monitoramento do ar IM-10

de alarme de incêndio

O IM-10, Módulo Monitor de Dez Entradas de Sensores do Sistema, foi concebido para satisfazer uma série de aplicações em que são necessárias várias entradas supervisionadas individualmente endereçáveis, para utilização em sistemas de alarme de incêndio Pertronic F100 e F120. Cada módulo monitor destina-se a fazer a interface entre um painel de controlo e dispositivos de contacto normalmente abertos. É utilizada uma entrada de circuito comum para todos os dez módulos e os circuitos de iniciação partilham uma alimentação de supervisão comum. Caso contrário, cada módulo monitor funciona independentemente dos outros, tendo o seu próprio endereço único. Um par de interruptores de código rotativo é utilizado para definir o endereço do primeiro módulo de 01 a 90. Os restantes módulos são automaticamente atribuídos aos nove endereços superiores seguintes. Estão incluídas disposições para desativar até dois dos endereços mais elevados para os libertar para serem utilizados noutros locais. Cada módulo também tem indicadores LED verdes controlados pelo painel. O painel pode fazer com que os LEDs pisquem, se liguem ou se desliguem. Caraterísticas Design robusto baseado em microprocessador Terminais de encaixe amovíveis para uma instalação rápida e simples Os conectores aceitam cabos de 0,8 mm2 a 3,3 mm2 10 indicadores LED individuais, um por entrada Podem ser desactivados até 2 endereços não utilizados Comunicações analógicas endereçáveis Técnica de comunicação estável com imunidade ao ruído Interruptores de endereço rotativos de década Hardware de montagem incluído Chassis multi-montagem disponível para um máximo de 4 multi-módulos Também compatível com Pertronic F100A e F120A
