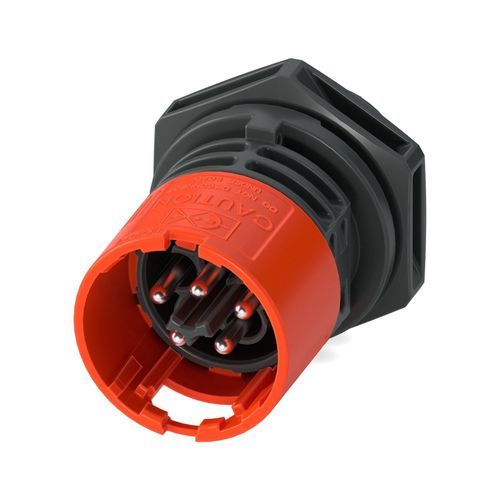

Conector de alimentação elétrica PRC 20/5-C1-FT25-MC2,5 SET50

de alimentação principalcilíndricode crimpar

Descrição curta
Passagem de painel para montagem frontal. Família de produtos: PRC 20. Cor da carcaça: preto. Número de polos: 5. Seção do condutor: 0,5 mm² – 2,5 mm². Tensão nominal (tip.): 400 V CA. Corrente nominal: 20 A. Método de conexão: Conexão por crimpagem. Ajuste de libertação: 1. com ferramenta ou 2. manualmente.

Dados técnicos (tabelas e itens)
Informação de encomenda: Opção de ajuste de libertação selecionável: 1. com ferramenta ou 2. manualmente. Para dados detalhados de montagem e binários, consulte o talão de embalagem e os desenhos do produto.

Propriedades do produto
Tipo de produto: Passagem de painel
Família de produtos: PRC 20
Número de polos: 5
Perfil de conexão: 4+PE
Codificação: 5-C1
Características de isolamento: Classe de proteção II

Dimensões
Desenho dimensional: ver desenhos do produto
Largura: 34 mm
Altura: 38,4 mm
Comprimento: 52 mm

Propriedades elétricas
Tensão nominal: 400 V CA (III/2,00) de acordo com IEC 61535/2 PfG 1915; 600 V CA/CC (III/2,00) de acordo com UL 2238 / UL 2237; 500 V CC (III/2,00) de acordo com IEC 61535
Corrente nominal: 20 A (com seção de condutor 2,5 mm² de acordo com IEC 61984)

Especificações de material
Cor da carcaça: preto (RAL 9005)

Cabo / condutor
Fio sólido, seção: 0,5 mm² – 2,5 mm²

Dados comerciais
Número do artigo: 1468392
Unidade de embalagem: 50 un
Quantidade mínima de encomenda: 50 un
Chave do produto: ABLHAC
GTIN (EAN): 4063151865450
Peso por peça (incl. embalagem): 18,69 g
Peso por peça (s/ embalagem): 16,805 g
País de origem: PL

Acessórios obrigatórios

• PRC 20-CCM 0,5-2,5 - Contacto de cravar (exemplo de contacto de cravar)
• CRIMPFOX-TC MP-6 - Alicate de cravar com visor digital (exemplo de ferramenta)

Aprovações (resumo)
O item possui várias aprovações internacionais (por ex. VDE, UL Listed / cUL). Consulte as tabelas de aprovação para tensões e correntes nominais por aprovação.

Características / especificações técnicas

• Série: PRC 20
• Codificação do modelo: 5-C1
• Posições: 5
• Conexão: Conexão por crimpagem (variantes de conexão por parafuso disponíveis na família)
• Seção do condutor: 0,5 mm² a 2,5 mm²
• Corrente nominal: 20 A (com 2,5 mm²)
• Tensão nominal: até 600 V CA/CC dependendo da aprovação (tip. 400 V CA)
• Dimensões (L×A×P): 34 mm × 38,4 mm × 52 mm
• Cor da carcaça: preto (RAL 9005)
• Embalagem / pedido min.: 50 peças
• GTIN/EAN: 4063151865450
