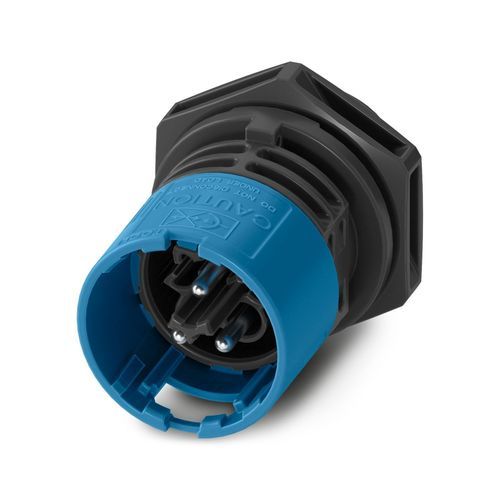

Conector de alimentação elétrica PRC 20/3-C1-FT25-MC2,5 SET50

de alimentação principalde cabo a cabocircular

Descrição do produto
Conector de equipamento para montagem frontal PRC 20/3-C1-FT25-MC2,5 SET50. Caixa preta, 3 posições (2+PE), concebido para ligação por crimpagem. Secção do condutor: 0,5–2,5 mm². Tensão nominal até 600 V AC/DC conforme norma; corrente nominal 20 A. Desbloqueio operável com ferramenta ou manualmente.

Propriedades do produto

• Tipo de produto: Passagem de painel (montagem frontal)
• Família de produto: PRC 20
• Número de posições: 3 (2+PE)
• Codificação: 3-C1
• Classe de proteção (isolamento): II

Dimensões

• Desenho dimensional disponível
• Largura: 34 mm
• Altura: 38,4 mm
• Comprimento: 52 mm

Propriedades elétricas

• Tensão nominal: 400 V (III/2.00) de acordo com IEC 61984
• 400 V AC (III/2.00) de acordo com IEC 61535
• 600 V AC / DC (III/2.00) de acordo com UL 2238 / UL 2237
• 500 V DC (III/2.00) de acordo com IEC 61535
• Corrente nominal: 20 A (com secção de condutor 2,5 mm² de acordo com IEC 61535)

Especificações dos materiais

• Cor da caixa: preto (RAL 9005)
• Material da caixa: PPE
• Material do suporte de contacto: PPE
• Material da prensa‑cabos: PC
• Material do contacto: CuZn (contactos, Pb < 0,1)

Cabo / condutor

• Secção do condutor: 0,5 mm² – 2,5 mm²

Condições ambientais e de operação

• Grau de proteção: IP66
• IP68 (2 m / 2 h)
• IP69

Notas

• Opções de desbloqueio: 1. com ferramenta ou 2. manualmente
• Para instruções de montagem, consulte a guia de embalagem

Dados comerciais

• Número de artigo: 1468373
• Unidade de embalagem: 50 pcs
• Quantidade mínima de encomenda: 50 pcs
• Product key: ABLHAC
• GTIN (EAN): 4063151866129
• Peso por peça (com embalagem): 18,75 g
• Peso por peça (sem embalagem): 16,575 g
• País de origem: PL

Especificações técnicas

• Família / modelo: PRC 20
• Designação: PRC 20/3-C1-FT25-MC2,5 SET50 (conector de equipamento montagem frontal)
• Posições: 3 (2+PE)
• Método de ligação: Crimpagem
• Secção do condutor: 0,5–2,5 mm²
• Tensão nominal: até 600 V AC / DC (ver normas acima)
• Corrente nominal: 20 A
• Dimensões (L×A×C): 34 mm × 38,4 mm × 52 mm
• Graus de proteção: IP66 / IP68 (2 m / 2 h) / IP69
• Materiais: Caixa PPE; Suporte de contactos PPE; Prensa‑cabos PC; Contactos CuZn (Pb < 0,1)
• Unidade de embalagem / MOQ: 50 pcs
• GTIN / EAN: 4063151866129
