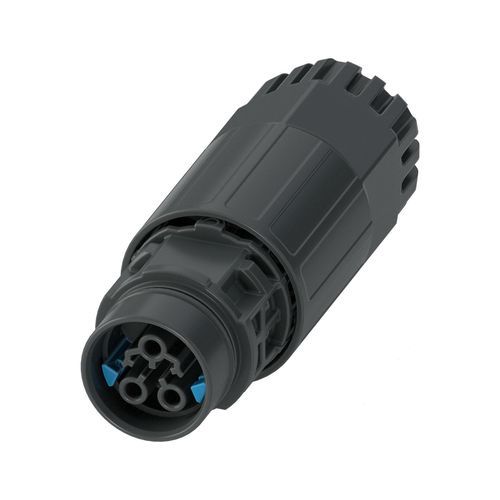

Conector de alimentação elétrica PRC 20/3-C1-FC-FC2,5 SET50

de cabo a cabocircularde crimpar

Visão geral do produto
Conector acoplador para aplicações de instalação. Família de produto: PRC 20. Cor: preto (RAL 9005). Número de polos: 3 (2+PE). Seção do condutor: 0,5–2,5 mm². Tensão nominal: 400 V AC (IEC); valores alternativos: 600 V AC/DC (UL), 500 V DC (IEC). Corrente nominal: 20 A. Método de conexão: crimpagem. Opções de liberação: 1. com ferramenta ou 2. manualmente.

Dados técnicos (visão geral)

• Tipo de produto: Conector de instalação
• Família de produto: PRC 20
• Número de posições: 3
• Perfil de conexão: 2+PE
• Codificação: 3-C1
• Classe de proteção: II

Propriedades elétricas
Tensão nominal: 400 V AC (III/2.00) de acordo com IEC 61535/2 PfG 1915; 600 V AC/DC (III/2.00) de acordo com UL 2238 / UL 2237; 500 V DC (III/2.00) de acordo com IEC 61535. Corrente nominal: 20 A (com seção de condutor 2,5 mm² conforme IEC 61535).

Dimensões
Largura: 28,5 mm
Altura: 28,5 mm
Comprimento: 80,4 mm

Especificações de material
Cor (carcaça): preto (RAL 9005)
Material vedante (vedação de cabo): EPDM
Material carcaça: PPE
Material porta-contatos: PPE
Material prensa-cabo: PC
Material contato: CuZn (Material de contato, Pb < 0,1)

Cabo / linha
Fio rígido, seção: 0,5–2,5 mm². AWG compatíveis: 20–14 (conforme listas UL).

Dados comerciais

• Número do item: 1468419
• Unidade de embalagem: 50 pc
• Quantidade mínima de encomenda: 50 pc
• Chave do produto: ABLHBB
• GTIN / EAN: 4063151865474
• Peso por peça (incl. embalagem): 30,901 g
• Peso por peça (sem embalagem): 30,901 g
• País de origem: PL

Aprovações (extrato)
Aprovação VDE (ID: 334664-TL3-1) - Tensão nominal U_N: 500 V; Corrente nominal I_N: 20 A; seção: 0,5–2,5 mm².
UL Listed (ID: E221474-20240312) - Tensão nominal: 600 V; Corrente nominal: 20 A; AWG: 20–14.
cUL Listed (ID: E221474-20240312) - Tensão nominal: 600 V; Corrente nominal: 20 A; AWG: 20–14.

Informações de pedido / Observações
Opções de liberação: 1. com ferramenta ou 2. manualmente. Para instruções de montagem, consulte o documento de embalagem e os downloads do produto.

Downloads (disponíveis na página do produto)
Documentos e desenhos relacionados ao produto (aprovações, declarações, modelos 3D, desenhos técnicos, textos para licitação, documento de embalagem) disponíveis na seção de downloads da página do produto.

Vantagens / informações adicionais

• Design compacto que permite a transmissão de até 20 A em espaço reduzido
• Tecnologia de travamento Duo-Unlock para flexibilidade na instalação e manutenção
• Altos índices de proteção e boa resistência a impactos para ambientes exigentes
• Manuseio simples através de tecnologias de crimpagem comprovadas
• Comissionamento rápido e com menos erros graças à codificação mecânica e marcação por cores

Especificações técnicas

• Família / série: PRC 20
• Designação: PRC 20/3-C1-FC-FC2,5 SET50
• Tipo de produto: Conector de instalação
• Número de posições: 3
• Perfil de conexão: 2+PE
• Codificação: 3-C1
• Método de conexão: Crimp
• Liberação: ferramenta ou manual
• Tensão nominal (IEC): 400 V AC; (UL) 600 V AC/DC; (IEC DC) 500 V DC
• Corrente nominal: 20 A (com 2,5 mm²)
• Seção de fio: 0,5–2,5 mm²
• Dimensões (L x A x C): 28,5 mm x 28,5 mm x 80,4 mm
• Cor da carcaça: preto (RAL 9005)
• Material carcaça: PPE; Material contato: CuZn (Pb < 0,1)
• Unidade de embalagem / MOQ: 50 pc
• Número do item: 1468419; GTIN/EAN: 4063151865474; Chave do produto: ABLHBB
• País de origem: PL; Peso por peça: 30,901 g
