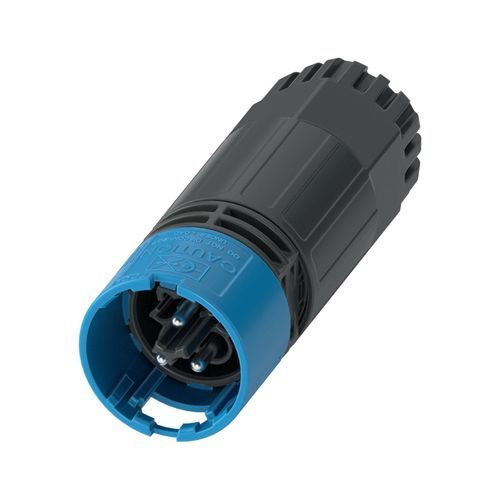

Conector de alimentação elétrica PRC 20/3-C1-FC-MC2,5 SET50

de cabo a cabocircularde crimpar

Descrição do produto
Conector, gama de produtos: PRC 20, cor: preto (RAL 9005), número de posições: 3, perfil de ligação: 2+PE, secção do condutor: 0,5 mm² – 2,5 mm², tensão nominal: até 400 V (dependendo da norma), corrente nominal: 20 A, método de ligação: crimpagem. Opção de libertação: 1. com ferramenta ou 2. manualmente.

Informações de encomenda / Notas
Opção de libertação: com ferramenta ou manualmente. Para instruções de montagem, consulte a guia de embalagem.

Propriedades do produto
Tipo de produto: Conector de instalação
Família de produto: PRC 20
Número de posições: 3
Perfil de ligação: 2+PE
Codificação: 3-C1
Classe de proteção: II

Propriedades elétricas
Tensão nominal: 400 V (III/2.00) de acordo com IEC 61984; 400 V AC (III/2.00) de acordo com IEC 61535; 600 V AC / DC (III/2.00) de acordo com UL 2238 / UL 2237; 500 V DC (III/2.00) de acordo com IEC 61535
Corrente nominal: 20 A (com secção de condutor 2,5 mm² de acordo com IEC 61535)

Dimensões
Largura: 28.5 mm
Altura: 28.5 mm
Comprimento: 80.4 mm

Especificações de materiais
Cor (Carcaça): preto (RAL 9005)
Material da vedação: EPDM (vedação do cabo)
Material da carcaça: PPE
Material do porta-contactos: PPE
Material da glândula de cabo: PC
Material do contacto: CuZn (Pb < 0.1)

Cabo / linha
Condutor sólido, secção: 0,5 mm² – 2,5 mm²

Condições ambientais e de utilização
Grau de proteção: IP66
IP68 (2 m / 2 h)
IP69

Dados comerciais
Número do artigo: 1468417
Unidade de embalagem: 50 un
Quantidade mínima de encomenda: 50 un
Product key: ABLHBB
GTIN: 4063151866426
Peso por peça (incl. embalagem): 32,456 g
Peso por peça (sem embalagem): 32,249 g
País de origem: PL

Vantagens do produto / Notas

• Maior espaço na frente do equipamento graças à transmissão de corrente até 20 A em espaço reduzido.
• Tecnologia Duo-Unlock para maior flexibilidade na instalação e manutenção.
• Funcionamento fiável em condições ambientais extremas com elevados graus de proteção e boa resistência a impactos.
• Manuseio simples com tecnologia de crimpagem comprovada.
• Codificação mecânica e por cor para uma rápida colocação em serviço sem erros.

Especificações técnicas

• Série: PRC 20
• Modelo / designação: PRC 20/3-C1-FC-MC2,5 SET50
• Tipo: Conector de instalação
• Número de posições: 3
• Perfil de ligação: 2+PE
• Cor: preto (RAL 9005)
• Secção do condutor: 0,5 mm² – 2,5 mm²
• Tensão nominal: até 600 V AC/DC (várias normas conforme indicado)
• Corrente nominal: 20 A (com 2,5 mm²)
• Método de ligação: Crimp
• Dimensões (L×A×P): 28.5 mm × 28.5 mm × 80.4 mm
• Grau de proteção: IP66 / IP68 (2 m / 2 h) / IP69
• Materiais: Carcaça/Suporte de contacto PPE, Glândula de cabo PC, Vedação EPDM, Contactos CuZn (Pb < 0.1)
• Unidade de embalagem: 50 un (quantidade mínima de encomenda: 50)
• GTIN / EAN: 4063151866426
• Referência do fabricante: 1468417
