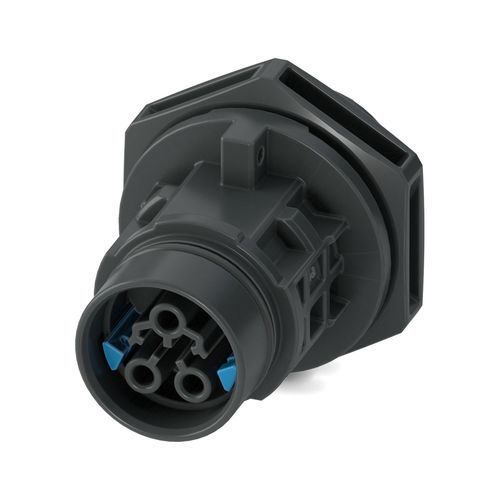

Conector de alimentação elétrica PRC 20/3-C1-FT25-FC2,5 SET50

de alimentação principalde cabo a caboredondo

Descrição curta
Passagem de painel para conector, Gama de artigos: PRC 20, cor: preto, número de posições: 3, secção mínima do condutor: 0,5 mm², secção máxima do condutor: 2,5 mm², tensão nominal: 400 V, corrente nominal: 20 A, Método de ligação: ligação por crimpagem, Opção de libertação: 1. com ferramenta ou 2. à mão

Informações de pedido / Notas
Opção de libertação: 1. com ferramenta ou 2. à mão
Nota sobre aplicação: Para notas de montagem, consulte o guia de embalagem

Propriedades do produto
Tipo de produto: Passagem de painel (Panel feed-through)
Família de produto: PRC 20
Número de posições: 3
Perfil de ligação: 2+PE
Codificação: 3-C1
Características de isolamento: Classe de proteção II

Dimensões
Desenho dimensional disponível (ver desenhos do produto)
Largura: 34 mm
Altura: 38,4 mm
Comprimento: 52 mm

Propriedades elétricas
Tensão nominal: 400 V (III/2,00) de acordo com IEC 61984
400 V AC (III/2,00) de acordo com IEC 61535
600 V AC / DC (III/2,00) de acordo com UL 2238 / UL 2237
500 V DC (III/2,00) de acordo com IEC 61535
Corrente nominal: 20 A (com secção de condutor 2,5 mm² de acordo com IEC 61535)

Especificações de materiais
Cor (Carcaça): preto (RAL 9005)
Material da carcaça: PPE
Material do suporte de contacto: PPE
Material da prensa-estopas: PC
Material do contacto: CuZn (Material de contacto, Pb < 0.1)

Cabo / condutor
Fio rígido, secção: 0,5 mm² – 2,5 mm²

Condições ambientais e de utilização
Grau de proteção: IP66
IP68 (2 m / 2 h)
IP69

Dados comerciais
Número do artigo: 1468374
Unidade de embalagem: 50 un
Quantidade mínima de encomenda: 50 un
Product key: ABLHAC
GTIN: 4063151863562
Peso por peça (incl. embalagem): 17,48 g
Peso por peça (exc. embalagem): 15,147 g
País de origem: PL

Características / especificações técnicas

• Família de produto: PRC 20
• Modelo / designação: PRC 20/3-C1-FT25-FC2,5 SET50
• Número de posições: 3
• Perfil de ligação: 2+PE
• Codificação: 3-C1
• Tensão nominal: até 600 V AC/DC (ver normas), classificação típica 400 V
• Corrente nominal: 20 A (com 2,5 mm²)
• Secção do condutor: 0,5 mm² – 2,5 mm²
• Método de ligação: crimpagem
• Material da carcaça: PPE, cor preto (RAL 9005)
• Material de contacto: CuZn (Pb < 0.1)
• Classe de proteção: II
• Grau de proteção: IP66 / IP68 (2 m / 2 h) / IP69
• Dimensões (L×A×P): 34 mm × 38,4 mm × 52 mm
• Unidade de embalagem / encomenda mínima: 50 peças
• GTIN (EAN): 4063151863562
