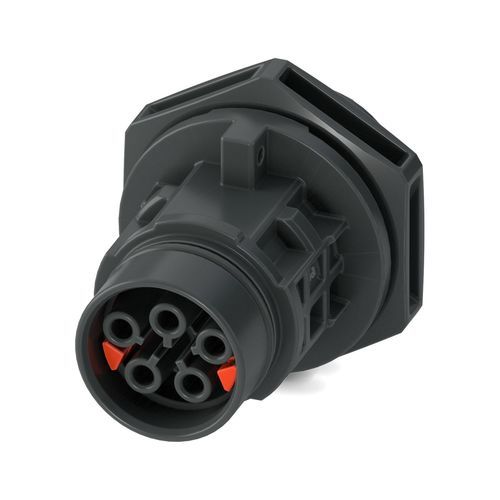

Conector de alimentação elétrica PRC 20/5-C1-FT25-FC2,5 SET50

redondode crimparCA

Descrição curta
Conector de dispositivo para montagem frontal. Linha de produtos: PRC 20. Cor: preto. Número de posições: 5. Seção mínima do condutor: 0,5 mm², seção máxima do condutor: 2,5 mm². Tensão nominal: 400 V CA. Corrente nominal: 20 A. Método de conexão: crimpagem. Opção de libertação: 1. com ferramenta ou 2. manualmente.

Propriedades do produto

• Tipo de produto: Passagem de painel
• Família de produto: PRC 20
• Número de posições: 5
• Perfil de conexão: 4+PE
• Codificação: 5-C1
• Classe de proteção: II

Dimensões
Desenho dimensional disponível.

Tabela (dados dimensionais):
Largura: 34 mm
Altura: 38,4 mm
Comprimento: 52 mm

Propriedades elétricas

• Tensão nominal: 400 V CA (III/2,00) de acordo com IEC 61535/2 PfG 1915
• Também: 600 V CA / CC (III/2,00) de acordo com UL 2238 / UL 2237
• 500 V CC (III/2,00) de acordo com IEC 61535
• Corrente nominal: 20 A (com seção de condutor 2,5 mm² de acordo com IEC 61984)

Material e cor

• Cor da carcaça: preto (RAL 9005)

Cabo / condutor

• Seção de condutor unipolar: 0,5 mm² - 2,5 mm²

Informações comerciais

• Número do artigo: 1468393
• Unidade de embalagem: 50 un
• Quantidade mínima de encomenda: 50 un
• Product key: ABLHAC
• GTIN / EAN: 4063151865467
• Peso por peça (incl. embalagem): 17,64 g
• Peso por peça (sem embalagem): 15,267 g
• País de origem: PL

Acessórios obrigatórios / produtos compatíveis
Este produto requer produtos adicionais para operação (acessórios obrigatórios). Exemplos: PRC 20 SEAL (vários tamanhos / conjuntos) e contactos de cravar PRC 20 (ex.: PRC 20-CCF 0,5-2,5).

Aprovações

• Aprovação VDE ID: 334664-TL3-1 (especificação: tensão nominal 500 V, corrente nominal 20 A, seção de condutor 0,5 - 2,5 mm²)
• UL Listed (ID de aprovação: E221474-20240312) (especificação: tensão nominal 600 V, corrente nominal 20 A, AWG 20 - 14)
• cUL Listed (ID de aprovação: E221474-20240312) (especificação semelhante à listagem UL)

Downloads & CAD
Diversos documentos para download estão disponíveis para este produto, incluindo modelos 3D simplificados (.stp), desenhos da família de produtos e desenhos técnicos, declarações de conformidade e faturas de embalagem. Exemplos de ficheiros: pxc_1468393_01_00_PRC-20-5-C1-FT25-FC2-5_3D.stp, pxc_1468393_02_00_PRC-20-5-C1-FT25-FC2-5-SET50_3D.stp, desenhos de família e múltiplos PDFs de declarações e certificados.

Notas
Opção de libertação: 1. com ferramenta ou 2. manualmente. Para notas de montagem, consulte o talão de embalagem.

Especificações técnicas

• Série / família: PRC 20
• Designação: Conector de dispositivo para montagem frontal
• Posições: 5
• Método de ligação: Crimpagem
• Seção do condutor: 0,5 - 2,5 mm²
• Tensão nominal: 400 V CA (IEC); 600 V CA/CC (UL)
• Corrente nominal: 20 A (com 2,5 mm²)
• Perfil de conexão: 4+PE
• Codificação: 5-C1
• Classe de proteção: II
• Cor da carcaça: Preto (RAL 9005)
• Unidade de embalagem / MOQ: 50 un
• GTIN / EAN: 4063151865467
• Número do artigo: 1468393
