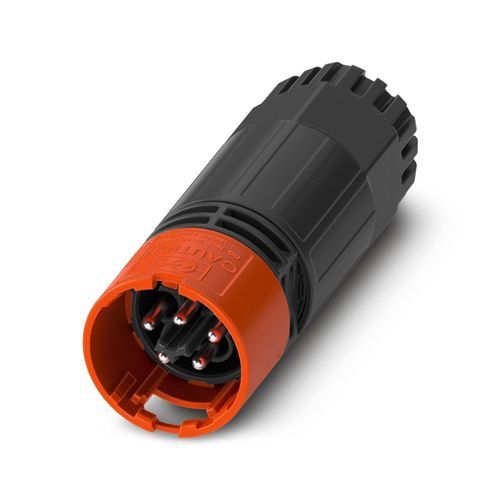

Conector de alimentação elétrica PRC 20/5-C1-FC-MC2,5 SET50

de alimentação principalde cabo a caboredondo

Descrição curta
Conector de instalação PRC 20/5-C1-FC-MC2,5 SET50, 5 posições (4+PE), ligação por cravar, corrente nominal 20 A, invólucro preto (RAL 9005), fecho vermelho (RAL 3001).

Order information / Notes
Opção de libertação: com ferramenta ou manualmente. Para notas de montagem e instalação, consulte o guia de embalagem e a documentação do produto.

Propriedades do produto

• Tipo de produto: Conector de instalação
• Família de produtos: PRC 20
• Número de posições: 5 (4+PE)
• Coding: 5-C1
• Classe de proteção: II

Propriedades elétricas

• Tensão nominal: 400 V AC (III/2,00) de acordo com IEC 61535/2 PfG 1915; até 600 V AC/DC (de acordo com UL 2238 / UL 2237); 500 V DC (IEC 61535)
• Corrente nominal: 20 A (com seção do condutor de 2,5 mm² de acordo com IEC 61984)
• Método de ligação: Ligação por cravar

Dimensões

• Largura: 28,5 mm
• Altura: 28,5 mm
• Comprimento: 80,4 mm

Especificações de material

• Invólucro: PPE, cor preta (RAL 9005)
• Mecanismo de fecho: vermelho (RAL 3001)
• Vedante (entrada de cabo): EPDM
• Prensa-cabos: PC
• Material de contacto: CuZn (Pb < 0.1)

Dados comerciais

• Número de artigo: 1468451
• Unidade de embalagem / Quantidade mínima de encomenda: 50 un
• Product key: ABLHBB
• GTIN: 4063151866716
• Peso por peça (incl. embalagem): 32,479 g
• País de origem: PL

Aprovações (resumo)

• VDE: ID 334664-TL3-1 — 500 V / 20 A (secção 0,5 - 2,5 mm²)
• UL Listed: ID E221474-20240312 — 600 V / 20 A (AWG 20 - 14)
• cUL Listed: ID E221474-20240312 — 600 V / 20 A

Acessórios obrigatórios (exemplos)

• Juntas de inserção: PRC 20 SEAL 10-14 SET 25; PRC 20 SEAL 8-10 SET 25; PRC 20 SEAL 6-8 SET 25
• Contacto para cravar: PRC 20-CCM 0,5-2,5

Especificações técnicas

• Série: PRC 20
• Designação: PRC 20/5-C1-FC-MC2,5 SET50
• Função: Conector de instalação
• Número de posições: 5 (4+PE)
• Tensão nominal: até 600 V AC/DC (dependendo da aprovação/norma)
• Corrente nominal: 20 A (para condutor 2,5 mm²)
• Método de ligação: Cravar
• Materiais: invólucro PPE; contactos CuZn (Pb < 0.1); prensa-cabos PC; vedante EPDM
• Dimensões (L×A×C): 28,5 mm × 28,5 mm × 80,4 mm
• Unidade de embalagem / MOQ: 50 un
• GTIN/EAN: 4063151866716
