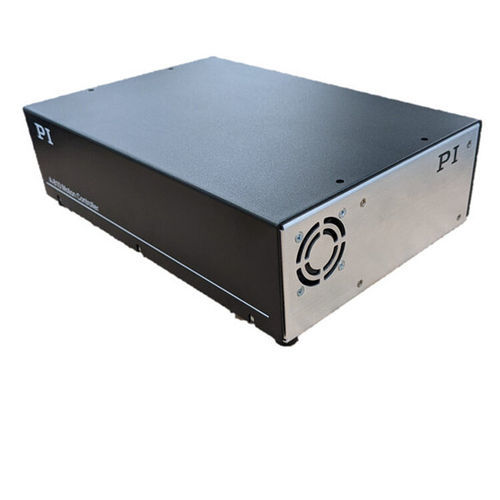

Controlador de movimento de um eixo A-811.CED0x

CCCAsem escovas

-Servo-controlador totalmente integrado com acionamento -Aparelho compacto de bancada, fonte de alimentação externa AC/DC -Para accionamentos de bobinas de voz, motores CC e motores trifásicos sem escovas; accionamentos PWM silenciosos -As entradas de codificador suportam codificadores incrementais (seno/cosseno analógico) e absolutos (BiSS-C, EnDat 2.2) -Corrente de saída até 5 A contínua / 10 A de pico -Segurança funcional: STO (Safe Torque Off) Descrição geral O controlador de movimento de eixo único A-811.CE da PI oferece uma solução eletrónica totalmente integrada com controlador e servo drive numa caixa de secretária compacta. O controlador A-811.CE foi concebido e optimizado para operar as fases lineares e de rotação com rolamento de ar PIglide e outras fases PI equipadas com servomotor e codificadores de alta resolução. O controlador standard está equipado com entradas para encoders incrementais e absolutos. O suporte para codificadores seno/cosseno tem um fator de interpolação integrado de até 65536x (16 bits). Os controladores têm uma memória flash integrada para programas e parâmetros de movimento armazenados. É possível operar o controlador A-811.CE em modo autónomo através de programas armazenados, ou a partir de um PC externo. É necessário um PC para a programação e arranque. O software completo está incluído no volume de fornecimento. Se o controlador for adquirido em conjunto com uma plataforma de rolamento pneumático PIglide ou um sistema de posicionamento, a PI efectuará a afinação do servo, o arranque do controlador e a calibração de erros, e fornecerá um sistema de posicionamento completo pronto a utilizar. O A-811.CE inclui o controlador de movimento ACS ECMsa de última geração com servo-drive integrado.
