Sensor de emissão acústica de monitoramento GH150/2

de mediçãopiezoelétricopara altas temperaturas

Visão geral do produto

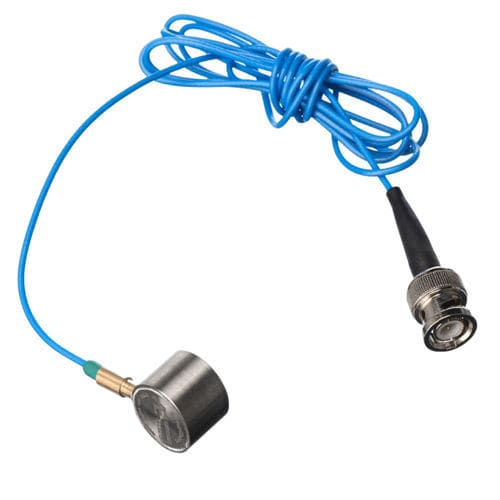

O GH150/2 é um sensor de emissão acústica (AE) narrowband para alta temperatura, com frequência de ressonância de 150 kHz e faixa útil de 60 kHz a 400 kHz. Projetado para monitoramento da integridade estrutural e ensaios não destrutivos em ambientes industriais até 170°C. Possui carcaça em aço inoxidável SUS-304, face de detecção em cerâmica e cabo integral resistente a altas temperaturas de 1,5 m com conector BNC.

Características

• Frequência de ressonância: 150 kHz
• Faixa de frequência: 60 kHz – 400 kHz
• Sensibilidade (pico): >73 dB (Ref V/(m/s))
• Temperatura de operação: -20 a 170°C
• Proteção: IP68
• Face: cerâmica
• Carcaça: SUS-304
• Cabo integral resistente a alta temperatura: 1,5 m com BNC (lateral)
• Tamanho compacto: 19×15 mm (DxH); peso: ≈45 g

Quando usar o GH150/2

• Monitoramento AE de dutos, vasos de pressão e tanques de armazenamento em plantas industriais
• Monitoramento estrutural de longo prazo em zonas de temperatura moderadamente elevada
• Monitoramento estrutural offshore até 170°C
• Inspeção de componentes metálicos em alta temperatura que exijam detecção a 150 kHz
• Aplicações que precisam de um sensor compacto com cabo integral resistente a altas temperaturas

Limitações
O GH150/2 não é recomendado para exposição contínua acima de 170°C. Para temperaturas superiores, selecione um sensor AE para temperaturas mais altas ou uma solução com guia de onda. Em ambientes com vibração de baixa frequência intensa, ruído elevado de fluxo ou longas distâncias de propagação, considere atenuação, ruído de fundo e acoplamento do material ao escolher o sensor.

Notas de instalação

• Limpar e preparar a superfície de montagem antes da instalação
• Usar um acoplante de alta temperatura adequado à temperatura real da superfície
• Garantir contato estável e pressão de fixação adequada na face do sensor
• Evitar tensão do cabo, curvaturas acentuadas e impactos mecânicos diretos no cabo integral
• Verificar a resposta do canal e o acoplamento antes de testes ou monitoramento de longo prazo

Aplicações

• Monitoramento de dutos
• Testes de vasos de pressão
• Inspeção de tanques de armazenamento
• Monitoramento estrutural offshore
• Monitoramento de equipamentos de planta
• Monitoramento de integridade estrutural em altas temperaturas

Acessórios compatíveis

• Pré-amplificadores: PAS / PAV
• Fixação: H20
• Cabo de sinal: SYV-50-3 / STYV-50-2

Especificações técnicas (tabela)
Frequência de ressonância Ref V/(m/s) : 150 kHz
Faixa de frequência : 60 kHz - 400 kHz
Sensibilidade pico Ref V/(m/s) : >73 dB
Temperatura de trabalho : -20 a 170°C
Tamanho (DxH) : 19×15 mm
Peso : 45 g
Material da carcaça : SUS-304
Material da face : Cerâmica
Grau de proteção : IP68
Conector : BNC no cabo integral
Localização do conector : Lateral
Comprimento do cabo : 1,5 m
Acessórios : Modelos de cabo SYV-50-3 / STYV-50-2; Fixação H20; Pré-amplificador PAS/PAV

Características / Especificações técnicas

• Frequência de ressonância: 150 kHz
• Faixa de frequência: 60 kHz – 400 kHz
• Sensibilidade (pico): >73 dB (Ref V/(m/s))
• Temperatura operacional: -20 a 170°C
• Tamanho: 19×15 mm (DxH)
• Peso: ≈45 g
• Carcaça: SUS-304
• Face: Cerâmica
• Proteção: IP68
• Conector: BNC (cabo integral, lateral)
• Comprimento do cabo: 1,5 m
• Acessórios compatíveis: SYV-50-3 / STYV-50-2; H20; PAS/PAV
