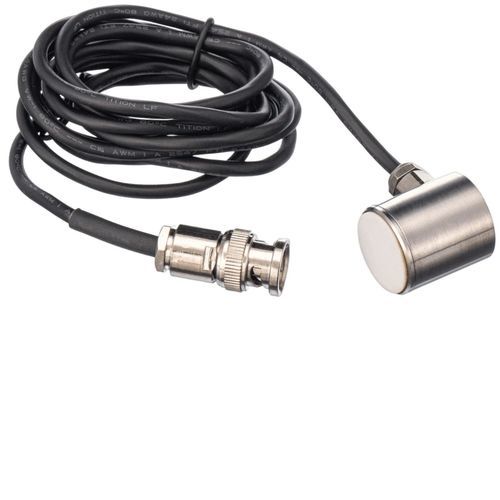

Sensor de emissão acústica para detecção de descargas parciais GD40

de monitoramento de máquinade inspeção de estruturas metálicasde medição

Descrição
O GD40 é um sensor piezoelétrico passivo de emissão acústica concebido para ambientes industriais ruidosos. Apresenta resposta ressonante de banda estreita a 35 kHz e inclui um cabo integrado de 1,7 m com conector BNC de dupla via na saída lateral. A caixa em aço inoxidável SUS-304 e a face em cerâmica proporcionam bom acoplamento e proteção IP68. O sensor suprime o ruído em modo comum para melhorar a deteção de eventos de alta frequência.

Características

• Caixa em aço inoxidável (SUS-304)
• Face sensível em cerâmica
• Cabo integrado 1,7 m com conector BNC de dupla via (saída lateral)
• Fixação magnética tipo sela

Aplicações
O GD40 é adequado para detetar descargas parciais em equipamentos de alta tensão, emissões acústicas de rachas em metal e outros fenómenos de alta frequência, especialmente em condições de elevado ruído. Usos típicos: inspeções de campo, monitorização de condição e ensaios laboratoriais.

Acessórios

• Fixação: tipo sela
• Pré-amplificador compatível: PAS / PAV

Especificações técnicas

• Frequência de ressonância (Ref V/(m/s)): 35 kHz
• Faixa de frequência: 15 kHz - 70 kHz
• Pico de sensibilidade (Ref V/(m/s)): >65 dB
• Temperatura de operação: -20 a 120 °C
• Tamanho (DxH): 22×25 mm
• Peso: 106 g
• Material da caixa: SUS-304
• Material da face: Cerâmica
• Grau de proteção: IP68
• Conector: BNC de dupla via em cabo integrado
• Localização do conector: Lateral
