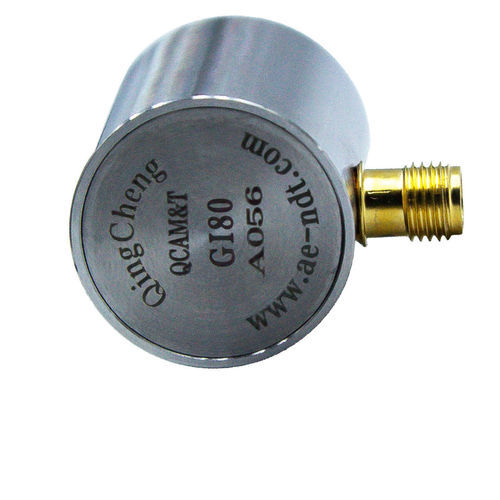

Sensor de emissão acústica de monitoramento GI80

universalde mediçãopiezoelétrico

Descrição do produto
O GI80 é um sensor piezoelétrico passivo de emissão acústica (AE) com pré-amplificador integrado de 40 dB, 28 V. Fornece uma banda de baixa frequência de 20 kHz–180 kHz para detecção de sinais AE de baixa frequência em grandes estruturas. Possui estojo em aço inoxidável (SUS-304), face sensora em cerâmica e conector SMA lateral. Dimensões compactas e baixo peso facilitam a instalação.

Aplicações
Adequado para monitoramento estrutural de grandes elementos como componentes de concreto, estruturas de aço e formações geológicas. Também pode ser usado para monitoramento de vazamentos e corrosão em tanques e válvulas, inspeção de tubulações e detecção de descargas parciais em equipamentos elétricos.

Características

• Pré-amplificador integrado (40 dB, 28 V)
• Estojo em aço inoxidável (SUS-304)
• Face sensora em cerâmica
• Conector SMA (lateral)
• Grau de proteção IP62

Especificações técnicas

• Frequência ressonante: 80 kHz
• Faixa de frequência: 20 kHz–180 kHz
• Sensibilidade pico: >70 dB (ref. V/(m/s))
• Pré-amplificador integrado: 40 dB, 28 V
• Impedância do pré-amplificador: 50 Ω
• Temperatura de operação: -20 a 50 °C
• Dimensões: 22×25.5 mm (D×H)
• Peso: 43 g
• Material do estojo: SUS-304
• Material da face: Cerâmica
• Grau de proteção: IP62
• Conector: SMA (lateral)

Acessórios

• Modelos de cabo de sinal: SYV-50-3, STYV-50-2
• Fixador: tipo saddle
